250QJH200-120-110kW ปั๊มจุ่มสแตนเลสสำหรับส่งน้ำระยะไกล

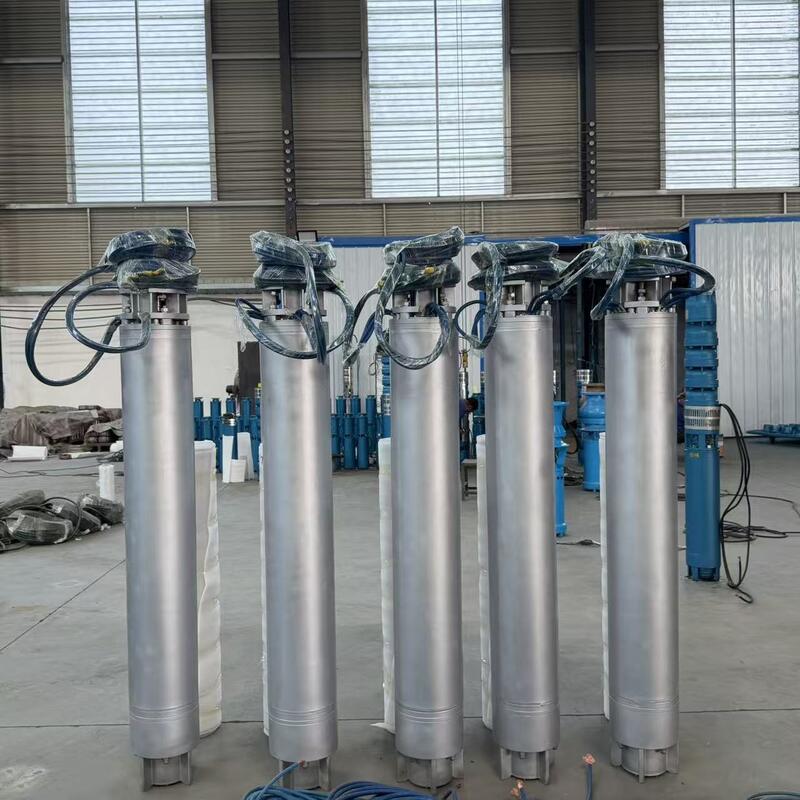

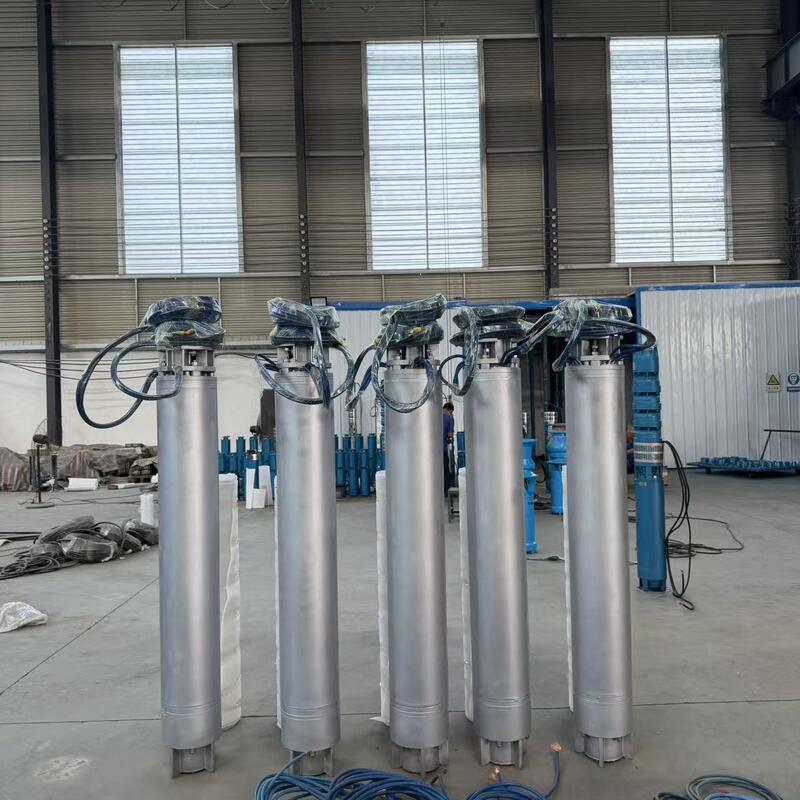

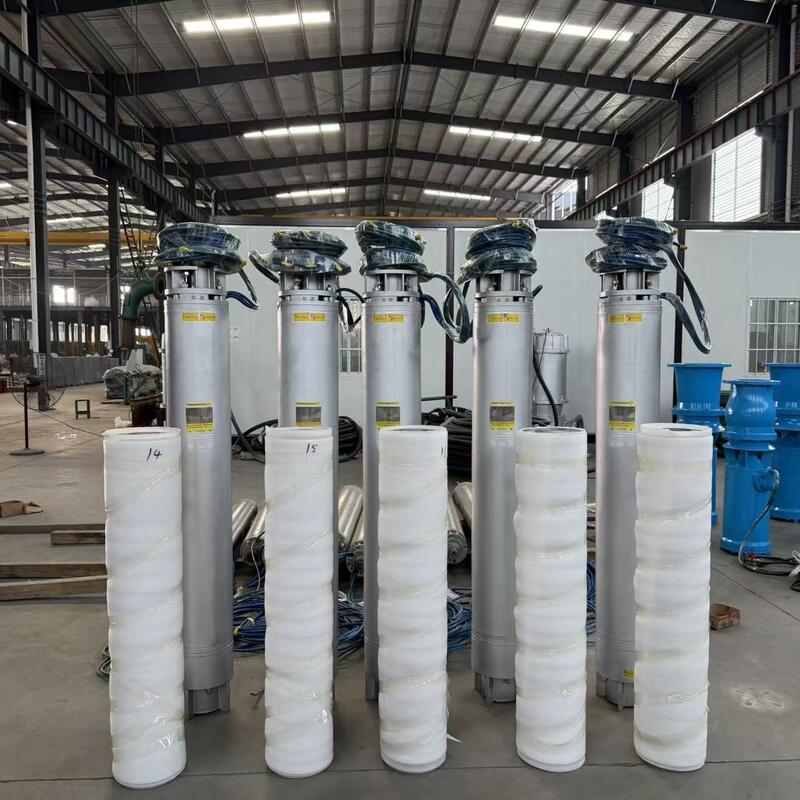

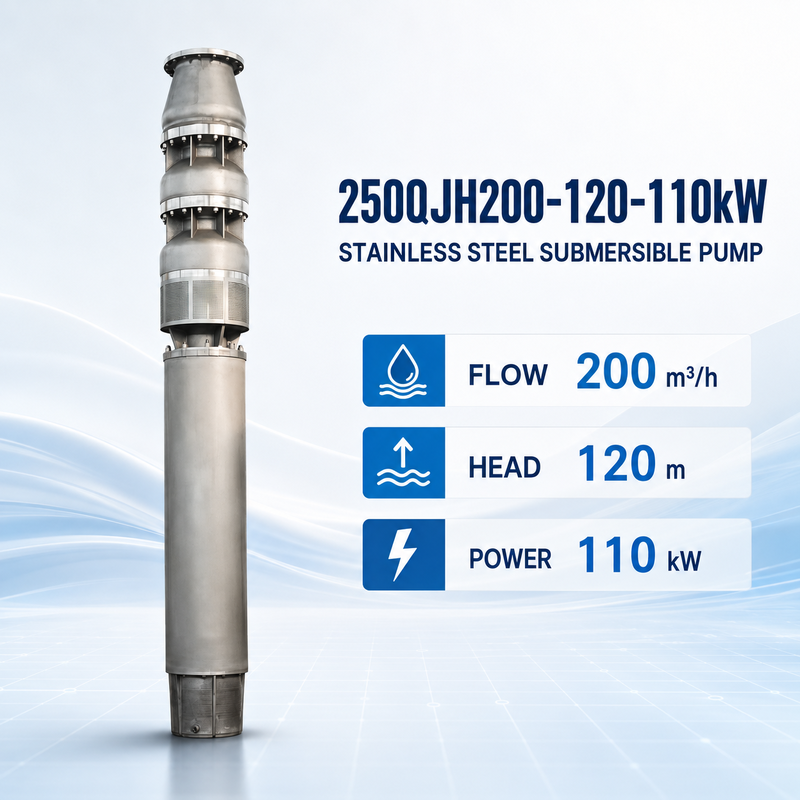

เดอะ 250QJH200-120-110kW ปั๊มจุ่มสแตนเลส เป็นปั๊มหลายใบพัดที่ออกแบบมาสำหรับระบบส่งน้ำที่ต้องการอัตราการไหลที่กำหนดที่ 200 ลบ.ม./ชม. และเฮดที่กำหนดที่ 120 เมตร. ขับเคลื่อนด้วย มอเตอร์จุ่ม 110 กิโลวัตต์, เหมาะสำหรับการจ่ายน้ำจากบ่อลึก, การส่งน้ำจากอ่างเก็บน้ำ, ระบบน้ำอุตสาหกรรม, โครงการเทศบาล และการใช้งานอื่นๆ ที่ต้องการอัตราการไหลสูงและแรงดันส่งสูง.
โครงสร้างสแตนเลสให้ความต้านทานการกัดกร่อนที่ดีขึ้นเมื่อเทียบกับปั๊มเหล็กหล่อทั่วไป เกรดสแตนเลสสุดท้าย, แรงดันมอเตอร์, ความยาวสายเคเบิล และวิธีการควบคุมสามารถกำหนดค่าได้ตามส่วนประกอบของของเหลวและสภาพโครงการ.
ข้อมูลจำเพาะทางเทคนิค
| ข้อมูลจำเพาะ | รายละเอียด |
|---|
| รุ่นผลิตภัณฑ์ | 250QJH200-120-110kW |
| ประเภทปั๊ม | ปั๊มจุ่มสแตนเลสหลายใบพัด |
| อัตราการไหลที่กำหนด | 200 ลบ.ม./ชม. |
| เฮดที่กำหนด | 120 ม. |
| กำลังมอเตอร์ | 110 กิโลวัตต์ |
| การติดตั้ง | ติดตั้งแบบจุ่มแนวตั้ง |
| แหล่งจ่ายไฟ | สามเฟส, กำหนดค่าตามแรงดันและความถี่ของโครงการ |
| วัสดุปั๊ม | สแตนเลส |
| ประเภทมอเตอร์ | มอเตอร์จุ่มแบบเติมน้ำ |
| วิธีการทำงาน | การทำงานต่อเนื่องหรือเป็นช่วงๆ ขึ้นอยู่กับสภาพหน้างาน |
| การปรับแต่ง | วัสดุ, แรงดัน, ความถี่, สายเคเบิล และแผงควบคุม |
จุดทำงานที่กำหนดควรได้รับการตรวจสอบกับกราฟประสิทธิภาพของปั๊มและความต้านทานของระบบจริงก่อนยืนยันคำสั่งซื้อ.
การออกแบบหลายใบพัดสำหรับการสูบน้ำระยะไกล
250QJH200-120-110kW ใช้ใบพัดหลายชั้นเพื่อสร้างแรงดันที่จำเป็นสำหรับเฮดที่กำหนด 120 เมตร โครงสร้างนี้เหมาะสำหรับโครงการที่ต้องส่งน้ำในระยะทางแนวตั้งที่สำคัญหรือผ่านท่อส่งยาว.
เฮดไดนามิกทั้งหมดที่แท้จริงควรประกอบด้วย:
- ความแตกต่างของระดับน้ำแนวตั้ง
- แรงเสียดทานท่อส่ง
- การสูญเสียจากวาล์ว ข้อต่อ และอุปกรณ์
- แรงดันที่ต้องการที่จุดส่ง
- การเปลี่ยนแปลงระดับน้ำขณะทำงาน
การเลือกปั๊มตามความสูงแนวตั้งเพียงอย่างเดียวอาจส่งผลให้การไหลไม่เพียงพอหรือมอเตอร์รับภาระมากเกินไป.
ตัวเลือกวัสดุสแตนเลส
ปั๊มสามารถกำหนดค่าด้วยวัสดุสแตนเลสที่แตกต่างกันตามคุณภาพน้ำและสภาพการกัดกร่อน ตัวเลือกวัสดุที่มีอาจรวมถึง:
- SS304 สำหรับการใช้งานน้ำสะอาดทั่วไป
- SS316 หรือ SS316L สำหรับความต้านทานการกัดกร่อนที่ดีขึ้น
- Duplex 2205 สำหรับสภาพแวดล้อมที่มีคลอไรด์ที่ต้องการมากขึ้น
- Super duplex 2507 สำหรับสภาพแวดล้อมทางทะเลที่รุนแรงหรือมีคลอไรด์สูง
ควรเลือกวัสดุที่ถูกต้องโดยใช้ข้อมูลของเหลวจริง รวมถึงความเข้มข้นของคลอไรด์, pH, อุณหภูมิ, ของแข็งที่ละลายน้ำได้ และระยะเวลาการทำงานที่คาดหวัง "สแตนเลส" ไม่ควรถูกตีความโดยอัตโนมัติว่าเหมาะสำหรับการใช้งานน้ำทะเลหรือสารเคมีทุกประเภท.
มอเตอร์จุ่มแบบเติมน้ำ
ปั๊มขับเคลื่อนด้วย มอเตอร์จุ่มแบบเติมน้ำ. ก่อนการใช้งาน มอเตอร์ต้องเติมน้ำสะอาดตามคำแนะนำในการติดตั้ง.
มอเตอร์ต้องยังคงจมอยู่ใต้น้ำอย่างเหมาะสมระหว่างการทำงาน เพื่อให้น้ำรอบๆ สามารถช่วยระบายความร้อนได้ สำหรับการติดตั้งแนวนอนหรือการติดตั้งในอ่างเก็บน้ำขนาดใหญ่ อาจต้องใช้เสื้อระบายความร้อนเพื่อรักษาการไหลของน้ำรอบๆ ตัวเรือนมอเตอร์ให้เพียงพอ.
แรงดัน, ความถี่, วิธีการสตาร์ท และขนาดสายเคเบิลควรได้รับการยืนยันตามแหล่งจ่ายไฟในพื้นที่และระยะทางการติดตั้ง.
การใช้งานทั่วไป
ปั๊ม 250QJH200-120-110kW อาจได้รับการประเมินสำหรับ:
- การดึงน้ำจากบ่อลึก
- การส่งน้ำอุตสาหกรรม
- ระบบจ่ายน้ำประปาเทศบาล
- การชลประทานทางการเกษตร
- การส่งน้ำจากอ่างเก็บน้ำและทะเลสาบ
- โครงการรับน้ำดิบ
- การจ่ายและระบายน้ำในเหมือง
- โรงบำบัดน้ำ
- การหมุนเวียนน้ำหล่อเย็น
- การรับน้ำทะเลเมื่อเลือกวัสดุที่เหมาะสม
ความเหมาะสมสุดท้ายขึ้นอยู่กับของเหลว, ระดับน้ำ, โครงสร้างการติดตั้ง และความต้านทานของระบบ.
ข้อกำหนดในการติดตั้ง
โดยปกติปั๊มจะติดตั้งในแนวตั้งและทำงานแบบจุ่มเต็มที่ ก่อนการติดตั้ง ควรตรวจสอบเส้นผ่านศูนย์กลางบ่อ, ระดับน้ำ, ความยาวปั๊ม, การเชื่อมต่อทางออก และอุปกรณ์ยก.
ปั๊มไม่ควรทำงานภายใต้เงื่อนไขต่อไปนี้:
- ระดับน้ำต่ำกว่าระดับจุ่มขั้นต่ำที่กำหนด
- ช่องรับน้ำอุดตันหรือจำกัด
- ลำดับเฟสไม่ถูกต้อง
- แรงดันอยู่นอกช่วงที่อนุญาต
- การทำงานกับวาล์วส่งปิด
- สภาพของเหลวไม่เข้ากันกับวัสดุที่เลือก
ควรพิจารณาลิ้นกันกลับ, การตรวจสอบแรงดัน, การป้องกันการทำงานแห้ง, การป้องกันการโอเวอร์โหลด และการป้องกันเฟสตามการออกแบบโครงการ.
ข้อมูลการเลือกปั๊ม
เพื่อตรวจสอบว่า 250QJH200-120-110kW เหมาะสมหรือไม่ โปรดระบุ:
- อัตราการไหลที่ต้องการ (ลบ.ม./ชม.)
- เฮดไดนามิกทั้งหมดที่ต้องการ
- ประเภทของเหลวและการวิเคราะห์น้ำ
- เส้นผ่านศูนย์กลางบ่อหรือขนาดการติดตั้ง
- ระดับน้ำนิ่งและระดับน้ำขณะทำงาน
- เส้นผ่านศูนย์กลางท่อและความยาวท่อทั้งหมด
- แรงดัน, ความถี่ และเฟส
- เกรดสแตนเลสที่ต้องการ
- ความยาวสายเคเบิล
- ชั่วโมงการทำงานต่อวัน
- ข้อกำหนดแผงควบคุม
การตรวจสอบและทดสอบคุณภาพ
ก่อนการจัดส่ง ควรตรวจสอบการกำหนดค่าปั๊มกับข้อกำหนดของคำสั่งซื้อที่ยืนยันแล้ว การตรวจสอบอาจรวมถึงรุ่นปั๊ม, พิกัดมอเตอร์, แรงดัน, ความถี่, สายเคเบิล, วัสดุ และอุปกรณ์เสริมที่จัดส่ง.
สามารถดำเนินการทดสอบประสิทธิภาพและไฟฟ้าได้ตามข้อกำหนดทางเทคนิคที่ตกลงกันไว้ ควรยืนยันค่าและเอกสารการทดสอบเฉพาะโครงการก่อนการผลิต.
คำถามที่พบบ่อย
พารามิเตอร์ที่กำหนดของปั๊ม 250QJH200-120-110kW คืออะไร?
จุดทำงานที่กำหนดคืออัตราการไหล 200 ลบ.ม./ชม. และเฮด 120 เมตร พร้อมมอเตอร์จุ่ม 110 กิโลวัตต์.
ปั๊มนี้เหมาะสำหรับน้ำทะเลหรือไม่?
อาจเหมาะสมเมื่อเลือกเกรดสแตนเลสที่ถูกต้อง โครงการน้ำทะเลต้องประเมินความเข้มข้นของคลอไรด์, อุณหภูมิ และสภาพการทำงาน อาจพิจารณา SS316L, duplex 2205 หรือ super duplex 2507 ตามการวิเคราะห์น้ำ.
สามารถปรับแรงดันและความถี่ได้หรือไม่?
ใช่. สามารถเลือกการกำหนดค่าไฟฟ้าได้ตามแหล่งจ่ายไฟของโครงการ ควรยืนยันแรงดัน, ความถี่ และเฟสที่ต้องการก่อนการผลิต.
สามารถติดตั้งปั๊มในแนวนอนได้หรือไม่?
การติดตั้งแนวนอนต้องได้รับการตรวจสอบแยกต่างหาก อาจต้องใช้เสื้อระบายความร้อนและโครงสร้างรองรับที่เหมาะสมเพื่อรักษาการระบายความร้อนของมอเตอร์และป้องกันความเค้นทางกล.
ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคา?
โปรดระบุอัตราการไหลที่ต้องการ, เฮดทั้งหมด, ประเภทของเหลว, ความลึกในการติดตั้ง, ข้อมูลท่อ, แรงดัน, ความถี่, ข้อกำหนดวัสดุ และความยาวสายเคเบิล.
