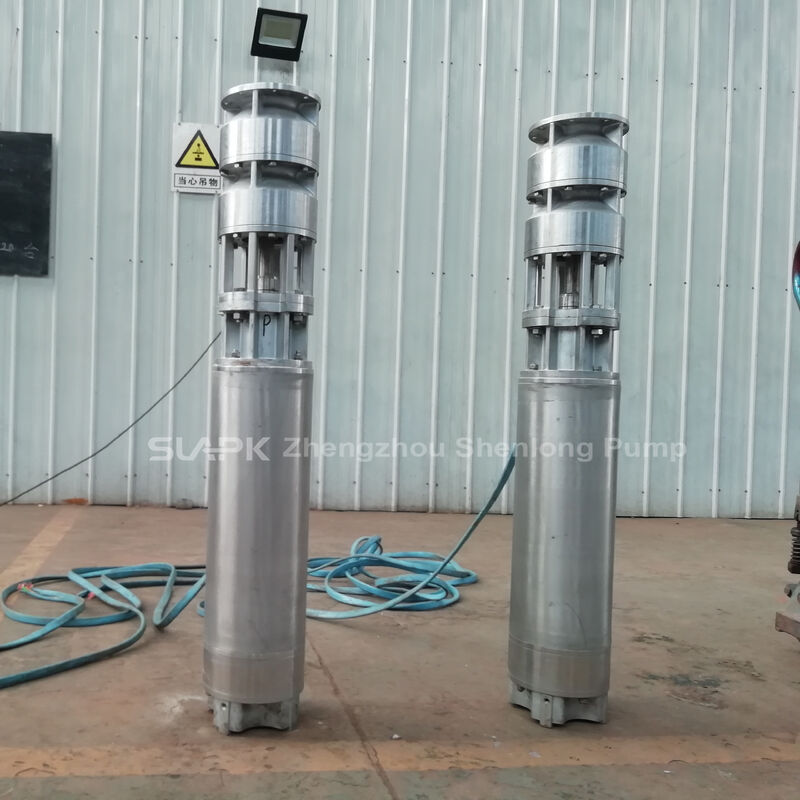

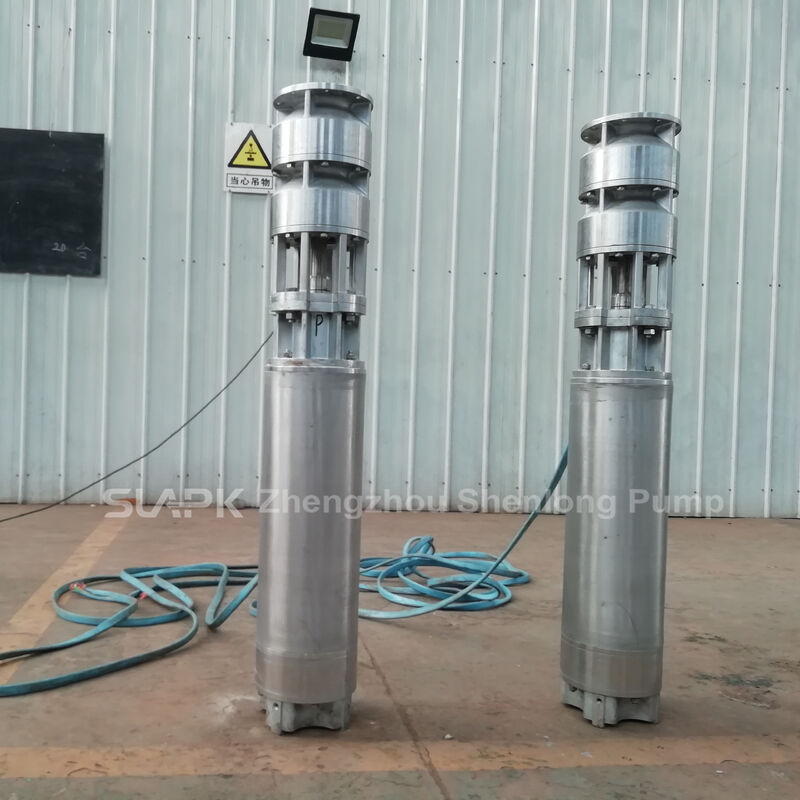

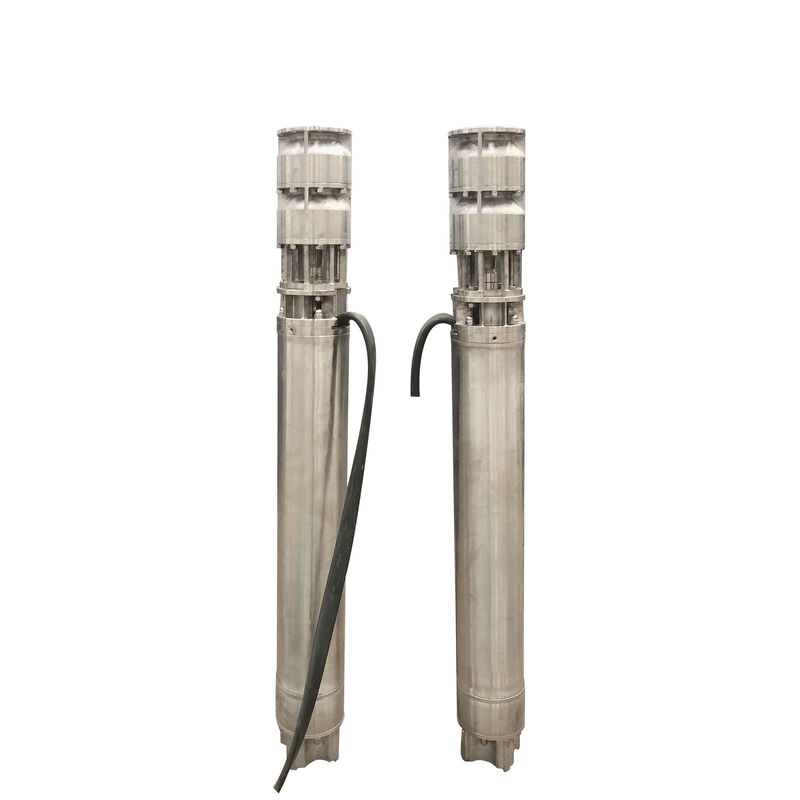

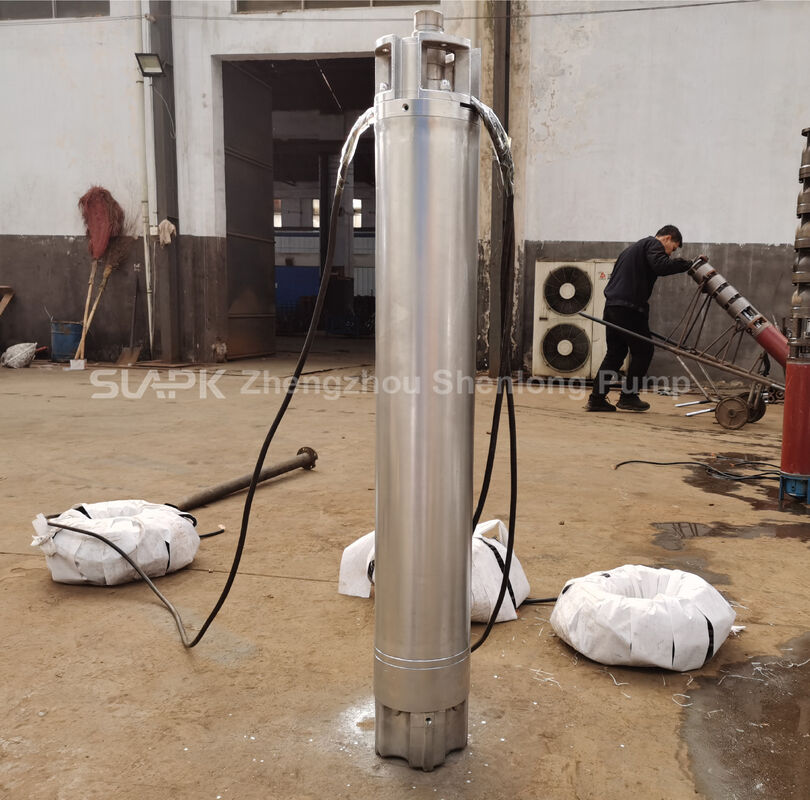

ปั๊มน้ำบาดาลจุ่ม QJH ซีรีส์ สแตนเลส 304 กำลังส่ง 150 เมตร อัตราการไหล 70–230 ลบ.ม./ชม.

ซีรีย์ QJH เป็นสายปั๊มแบบดําน้ําระบายน้ําลึกแบบตั้งหลายระดับสําหรับโครงการปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มแต่ละรุ่นมีความยาว 150 เมตร, ขณะที่พลังงานของมอเตอร์ที่ตรงกันอยู่ระหว่าง 45 ถึง 160 kW ทุกรุ่นใช้เครื่องพลังงานสามเฟส 380V 50Hz

ชุดปั๊มใช้สแตนเลส 304 และมีมุ่งหมายสําหรับน้ําสะอาดและน้ําที่รังเกียจเบา ๆ ที่เข้ากันได้กับวัสดุนี้ปั๊มและมอเตอร์ดําน้ําทํางานภายใต้น้ําโดยไม่ต้องผิว priming, ช่วยลดพื้นที่เหนือพื้นดินและเสียงเสียงในการทํางานเติมถังและขนส่งน้ําไกล.

ค่าไหลระดับจาก 70 ถึง 230 m3/h สนับสนุนปริมาณการดึงดูดที่แตกต่างกัน ความต้องการของอุปกรณ์และความจุของท่อหัวขนาด 150 m ทําให้การเปรียบเทียบแบบในโครงการที่มีความต้องการความดันคล้ายกันง่าย.

สแตนเลสประเภท 304 ให้ความทนทานต่อการกัดสั่นทั่วไปที่ดีและความแข็งแรงทางกลในน้ําที่เข้ากันได้. ความเหมาะสมควรถูกตรวจสอบจากอุณหภูมิ, pH, คลังเคลอริด,สารละลายและสารประกอบอื่น ๆ ที่กิน.

ขั้นตอนหลายหมุนเพิ่มความดันของของเหลวเป็นระดับต่อเนื่อง, สนับสนุนการยกลึก, การโอนระยะไกลและระบบที่ต้องการความดันออกที่สําคัญจุดการทํางานสุดท้ายต้องตรวจสอบทั้งเส้นโค้งปั๊มและเส้นโค้งระบบ.

ทั้งหมด 6 รุ่นใช้พลังงานสามเฟส 380 วอล 50Hz แผ่นควบคุมขนาดสายวิธีการเริ่มต้นและการตั้งค่าการป้องกันต้องสอดคล้องกับความจุของมอเตอร์ 45-160 kW และความจุของเครือข่ายไฟฟ้าของสถานที่.

ปั๊มและเครื่องยนต์ทํางานใต้ระดับน้ํา โดยกําจัดการปรับพื้นผิวและปรับปรุงการวางแผนพื้นผิว

• การสกัดน้ําใต้ดินจากบ่อน้ําลึกและการถ่ายทอดน้ําดิบ
• การประปาของเทศบาล, สวนอุตสาหกรรมและโรงงาน
• ระบบชลประทานทางการเกษตรและเครื่องฉีดน้ํา
• การระบายน้ําในเหมืองและการระบายน้ําในอาคาร
• เติมถัง, ถังเก็บและถังสูง
• การขนส่งน้ําระยะไกลและการเสริมสร้างเครือข่าย
• น้ําหมุนเวียนอุตสาหกรรมที่สอดคล้องกับสแตนเลส 304

เหมาะสําหรับการสกัดน้ําในบ่อน้ําลึกขนาดกลาง การชลประทานและภารกิจน้ําประกอบอุตสาหกรรมที่ต้องการประมาณ 70 m3 / ชั่วโมงความต้องการที่ปานกลาง.

ราคา 90 m3/h สําหรับสถานีน้ําขนาดกลาง ระบบชลประทานและระบบประปาโรงงาน ยืนยันว่าผลผลิตที่ยั่งยืนของบ่อน้ําไม่ต่ํากว่าอัตราการสูบที่ตั้งใจ

ออกแบบมาเพื่อทํางานใกล้ 115 m3/h ที่ 150 m หัว, รวมถึงอุตสาหกรรมการจัดหา, การถ่ายทอดน้ําดิบและโครงการรักษาน้ํา.มันสามารถใช้เป็นปั๊มหลักหรือหน่วยหนึ่งในการจัดเรียงคู่เคียงหลังจากการตรวจสอบทางวิศวกรรม.

ความเร็วเฉพาะ 140 m3/h กับมอเตอร์ 90 kW สําหรับการยกบ่อน้ําลึกขนาดใหญ่ ระบบน้ําเหมืองแร่และท่อหล่อไฟฟ้ายาวการป้องกันการลดความกระชับกําลังและการป้องกันมอเตอร์.

กําหนดสําหรับการจัดหาที่ตั้งกลาง โครงการน้ําการเกษตร และภารกิจอุตสาหกรรมขนาดใหญ่ที่ต้องการประมาณ 170 m 3 / h ยืนยันวงกว้างปั๊มสภาพพื้นที่และการยกสายไฟฟ้าก่อนสั่ง.

รุ่นที่มีอัตราการไหลที่สูงที่สุดในกลุ่มนี้ถูกกําหนดไว้สําหรับระบบการถอนและการถ่ายทอดขนาดใหญ่ ใกล้ 230 m3/h มอเตอร์ 160 kW ของมันต้องมีการตรวจสอบความจุของทรานฟอร์มขนาดและการป้องกันสายไฟฟ้า.

เครื่องยนต์ดําน้ําขับเคลื่อนหมุนมุมและหมุนหลายระดับ น้ําเข้าผ่านช่องรับและเพิ่มความดันเมื่อผ่านระยะหมุนและกระจายต่อเนื่องจากนั้นมันจะไหลผ่านการปล่อยเนื่องจากหน่วยทั้งหมดทํางานภายใต้น้ําและของเหลวรอบ ๆ สนับสนุนการเย็นของมอเตอร์ ความเร็วบ่อน้ําความถี่ในการดําน้ําและความถี่การเริ่มต้นอย่างน้อยต้องตรงกับความต้องการของผู้ผลิต.

หัวขนาด 150 เมตร ไม่เหมือนกับความลึกของบ่อน้ํารวม หัวแบบไดนามิกรวมปกติจะรวมถึง:

• การยกตั้งจากระดับน้ําแบบไดนามิกไปยังจุดการปล่อย
• ความดันที่เหลือที่จําเป็นที่ช่องออกหรือระบบด้านล่าง
• ความสูญเสียจากการขัดแย้งในท่อ riser และท่อผิว
• การสูญเสียทางท้องถิ่นผ่านเอลบิว, วาล์ว, วาล์วและอุปกรณ์ติดตั้งที่ไม่กลับมา

คอร์บระบบที่คํานวณไว้ควรเปรียบเทียบกับโค้งปั๊ม เพื่อตรวจสอบจุดทํางานจริง การเลือกเฉพาะความลึกของบ่อน้ํา หรือกําลังของมอเตอร์ อาจส่งผลให้มีการไหลไม่เพียงพอการบริโภคพลังงานเกิน, อัตราการอ้วนหรือการทํางานไม่มั่นคง

เกรด 304 เหมาะสําหรับน้ําสะอาดและน้ําที่มีสารกัดเคืองเล็กน้อย แต่มันไม่ทั่วไปน้ํายาอุณหภูมิสูงและสารแข็งที่รัดรัดสูงอาจต้องใช้ 316, 316L, สแตนเลสแบบสองแบบหรือวัสดุพิเศษอื่น ๆ ให้การวิเคราะห์น้ําอย่างครบถ้วนและได้รับการยืนยันวัสดุที่เขียนก่อนการเลือก

• ขนาดของกระแสที่ต้องการและหัวไดนามิกรวม
• กว้างภายในหลุมเจาะที่วัด ความลึกของหลุมเจาะ ระดับสแตตติกและระดับไดนามิก
• ผลิตถังที่ยั่งยืนและความแตกต่างตามฤดูกาล
• ความลึกการตั้งค่าปั๊มที่วางแผน
• ความสูงของการปล่อย, ความยาวของท่อ, กว้างของท่อและการจัดวางวาล์ว
• อุณหภูมิ, pH, ระดับคลอริด, เนื้อหาทราย และการวิเคราะห์น้ําเต็ม
• ความจุของเครือข่ายสามเฟส 380V 50Hz และกระแสเริ่มต้นที่อนุญาต
• การทํางานต่อเนื่องหรือระยะยาว, เวลาทํางานรายวันและความถี่ของการเริ่มต้น
• ความต้องการสําหรับแผ่นควบคุม, สายเคเบิล, ท่อระบายน้ํา, เซนเซอร์, อะไหล่และการรับรอง

• ยืนยันกว้างภายในหลุมเจาะ, ความเรียบ, กว้างสูงสุดของปั๊มและความสะอาดของสาย Kabel ก่อนการติดตั้ง
• พัฒนาและล้างบ่อน้ําใหม่อย่างละเอียด เพื่อลดทรายหยาบและเศษขยะที่เข้าไปในปั๊ม
• ใช้ท่อระบายน้ํา, อุปกรณ์ยกและสายเชื่อมต่อสายไฟที่กันน้ําที่ถูกต้อง อย่ายกหรือแขวนปั๊มด้วยสายไฟฟ้า
• ให้ระดับน้ําในการทํางานสูงกว่าการดําน้ําขั้นต่ําที่กําหนดไว้ และรักษาการไหลผ่านการเย็นที่มีประสิทธิภาพรอบมอเตอร์
• เลือกการเริ่มต้นแบบตรงต่อสาย, เริ่มต้นแบบอ่อน, เริ่มต้นแบบความดันต่ํา หรือ เริ่มต้นแบบความถี่ที่แตกต่างกันได้ตามระดับเครื่องยนต์และสภาพของเครือข่าย
• ให้ความคุ้มกัน short-circuit, overload, phase-loss, under-voltage, over-voltage, dry-run และการป้องกันการรั่วไหลตามที่ต้องการ
• บันทึกความกระชับกําลัง, กระแส, ความดัน, กระแส, ความสั่นสะเทือน และสารทรายในน้ําที่ปล่อยออกหลังจากการเริ่มต้น
• บุคลากรที่มีคุณสมบัติจะต้องดําเนินการติดตั้ง, การติดตั้งสายไฟ, การใช้งานและการบํารุงรักษาตามคู่มือและกฎหมายท้องถิ่น

ครับ จากข้อมูลของรุ่นที่นํามาทั้งหมด รุ่นทั้ง 6 รุ่น มีความยาว 150 เมตรกระแสการทํางานจริงและหัวยังคงขึ้นอยู่กับเส้นโค้งปั๊มและความต้านทานของระบบ.

ไม่ควรคาดเดาจากรุ่นเดียว การนิยามรุ่นและกว้างปั๊มจริงอาจแตกต่างกัน และพื้นที่ยังจําเป็นสําหรับสายเคเบิล, ข้อต่อและความสะอาดในการติดตั้งให้กว้างหลุมเจาะที่วัดและยืนยันการออกแบบขนาดที่อนุมัติ.

คลาส 304 โดยทั่วไปไม่ควรใช้สําหรับน้ําทะเลโดยไม่ผ่านการตรวจสอบทางวิศวกรรมสแตนเลสดับเพลส หรือวัสดุอื่นที่ทนน้ําทะเล, และตรวจสอบการปิด, สายเคเบิลและการสร้างมอเตอร์.

VFD สามารถประเมินได้เพียงหลังจากยืนยันว่ามอเตอร์เหมาะสม ความถี่ขั้นต่ํา ความเร่งและความช้า ความเร็วการเย็นการกรองออกและการป้องกันมอเตอร์ต้องตั้งให้ถูกต้องความจุและความยาวของสายไฟก็ต้องพิจารณา

เลือกจากจุดทํางานที่ต้องการและเส้นโค้งปั๊มที่อนุมัติ แทนที่จะใช้การไหลสูงสุดเป็นจุดทํางานต่อเนื่องค่าธรรมเนียมที่เลือกควรอยู่ในช่วงที่อนุญาตโดยพิจารณาประสิทธิภาพ, อัตราการผลิตของพลังงานและผลผลิตที่ยั่งยืน

ส่งผลลัพธ์ที่ต้องการ, หัวรวม, ข้อมูลหลุมเจาะ, การวิเคราะห์น้ํา, รายละเอียดของท่อ, สภาพพลังงานและความต้องการการติดตั้งการควบคุมและอุปกรณ์เสริม ก่อนการออกข้อเสนอทางเทคนิคและราคา.
