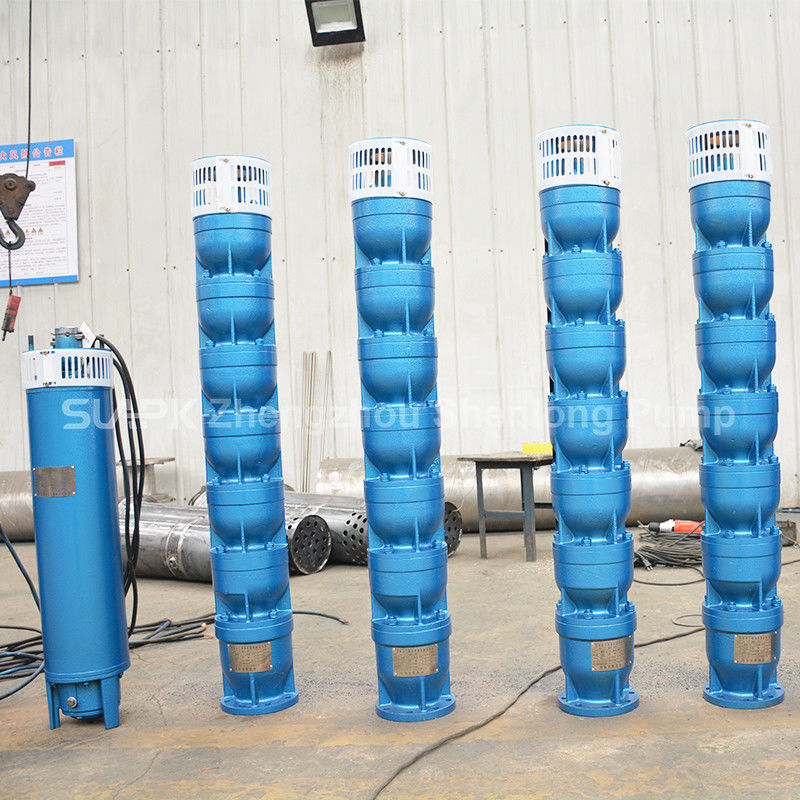

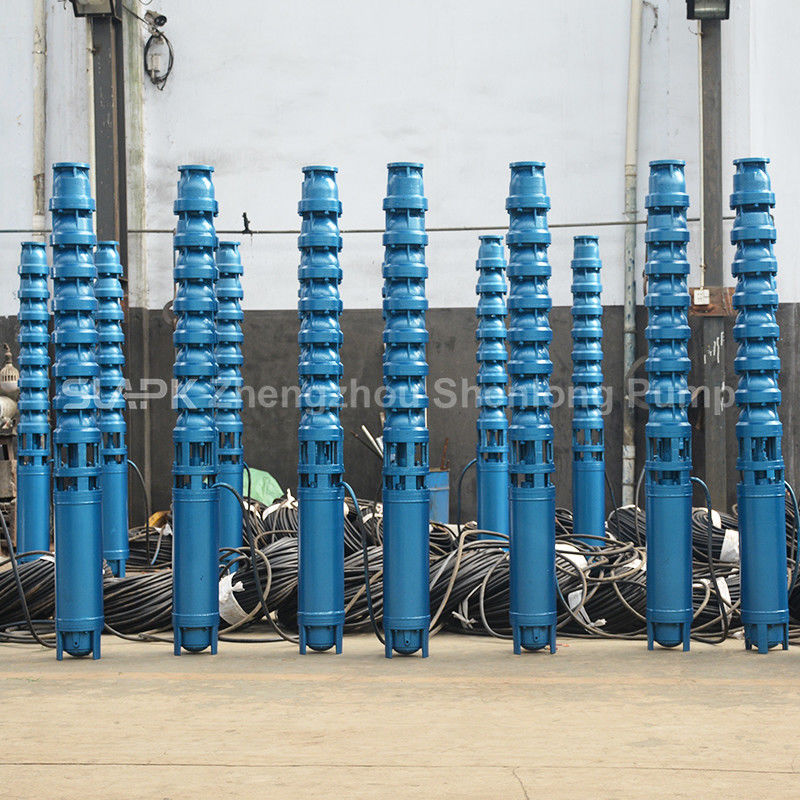

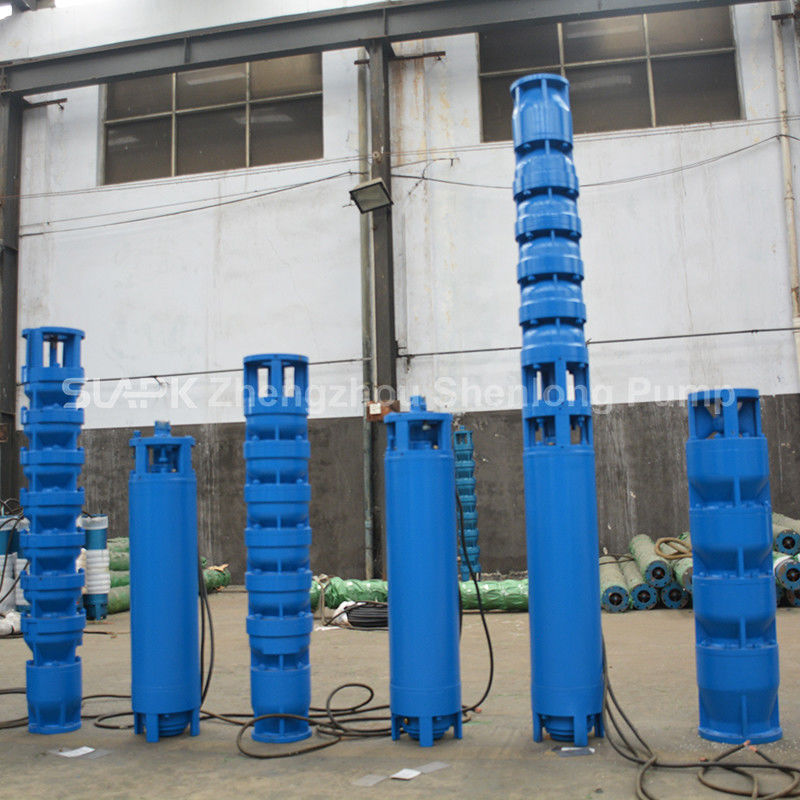

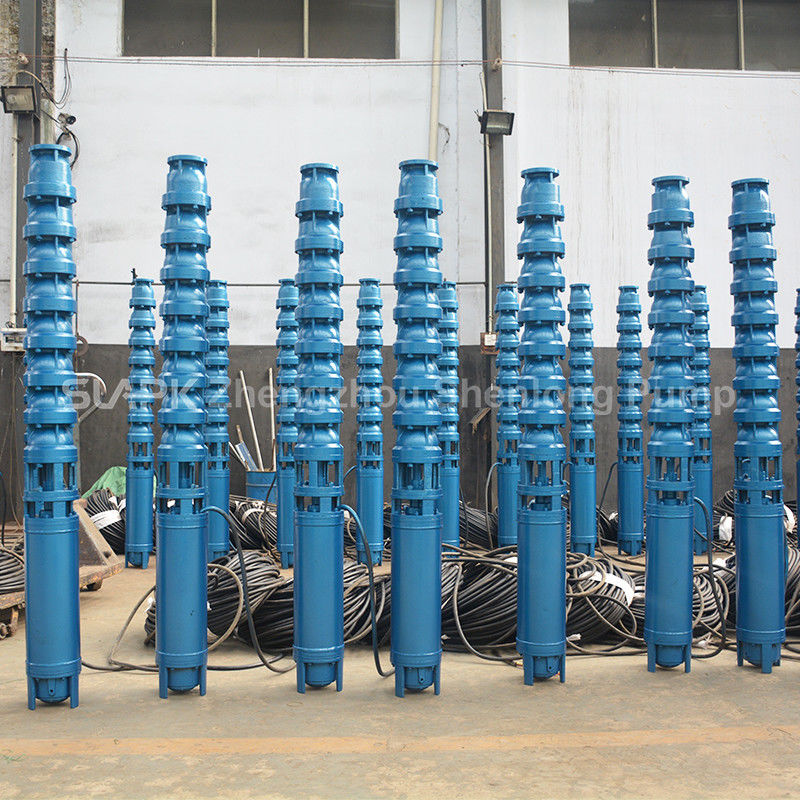

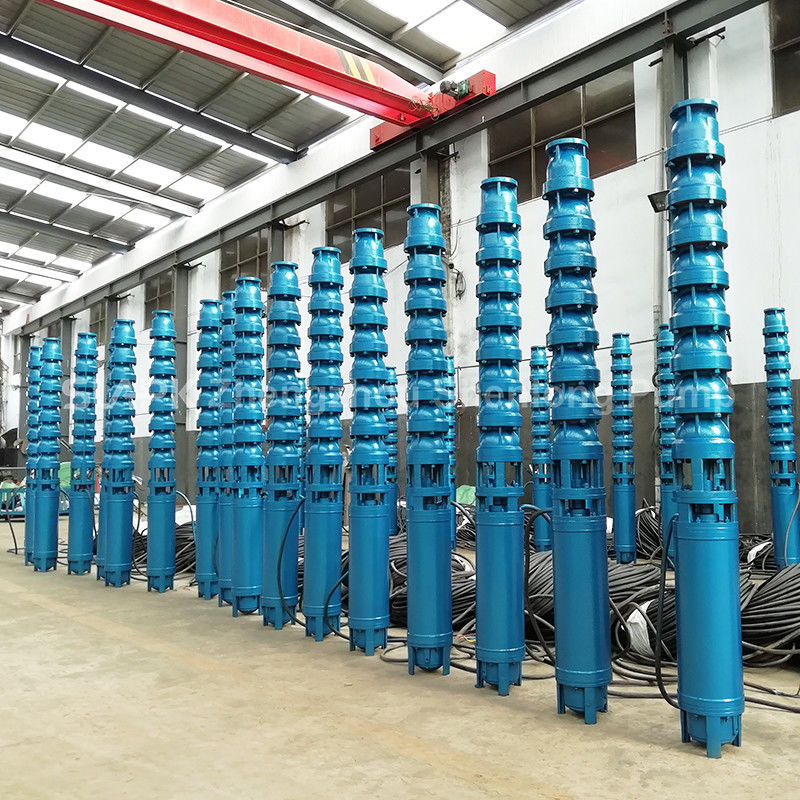

150QJ80-60/10-22kW ปั๊มหล่อลึกแบบดําน้ําเหล็กเหล็ก
400V สามเฟส 50Hz 22kW สร้างจากเหล็กเหล็ก
150QJ80-60/10-22kW เป็นปั๊มบ่อน้ําลึกแบบดําน้ําแบบตั้งหลายขั้นตอนที่ออกแบบมาเพื่อการสกัดน้ําใต้ดิน การชลประทานทางการเกษตร การเติมน้ําในบ่อนน้ํา การจัดหาน้ําในการก่อสร้างและการถ่ายทอดน้ําอุตสาหกรรมทั่วไป.
ปั๊มและมอเตอร์ดําน้ําทํางานใต้น้ําเป็นหน่วยบูรณาการ ลดความต้องการพื้นที่ติดตั้งบนพื้นดินการออกแบบไฮดรอลิกหลายระดับของมัน ให้การจัดส่งน้ําที่มั่นคง สําหรับการใช้งานที่ต้องการระดับการไหลผ่านและความดันสูง.
รายละเอียดเทคนิคหลัก
| ชื่อสินค้า |
ปั๊มหล่อลึกแบบดําน้ําเหล็กเหล็ก |
| รุ่น |
150QJ80-60/10-22kW |
| ประเภทปั๊ม |
ปั๊มเจาะหลุมหลายขั้นตอนตั้ง |
| ความดันเฉพาะ |
เครื่องไฟฟ้าสามเฟส 400V |
| อัตราความถี่ |
50Hz |
| พลังงานเครื่องยนต์ |
22kW |
| อัตราการไหลของอัตรามาตรฐาน |
ประมาณ 80m3/h |
| หัวข้ออ้างอิง |
ประมาณ 60 เมตร |
| จํานวนระยะที่ระบุ |
10 |
| วัสดุปั๊มหลัก |
เหล็กเหล็ก |
| วิธีการติดตั้ง |
อุปกรณ์ดําน้ําแนวตั้ง |
| แนะนําขนาดกลาง |
น้ําสะอาดหรือน้ําใต้ดินที่มีทรายน้อย ภายในขอบเขตที่ผู้ผลิตอนุญาต |
| การใช้งานทั่วไป |
การสกัดน้ําจากบ่อน้ําลึก, การชลประทาน, การเติมน้ําในบ่อน้ํา, การก่อสร้าง, และอุตสาหกรรม |
สําคัญ:อัตราการไหลผ่าน หัว และจํานวนระยะข้างต้นนั้นขึ้นอยู่กับการกําหนดแบบแบบ QJ-series ที่ทั่วไป การกําหนดแบบ, วัสดุ, ขนาด และผลงานอาจแตกต่างกันระหว่างผู้ผลิตข้อมูลเฉพาะเจาะจงสุดท้ายต้องยืนยันด้วยการใช้ป้ายชื่อสินค้า, คอร์ฟการทํางาน, ใบข้อมูล, และข้อตกลงทางเทคนิคที่ลงนาม
คําอธิบายเลขรุ่น
ตามวิธีการตั้งชื่อทั่วไปที่ใช้สําหรับปั๊มบ่อน้ําลึกซีรีส์ QJ:
150:ปกติจะระบุประเภทกว้างหลุมเจาะที่ใช้
QJ:แสดงชุดปั๊มบ่อน้ําลึกแบบดําน้ํา
80:ปกติแสดงระดับการไหลของประมาณ 80m3/h
60:ปกติจะแสดงว่าหัวประมาณ 60 เมตร
10:ปกติแสดงจํานวนระยะปั๊ม
22kW:พลังงานเครื่องยนต์
400V/50Hz:จําหน่ายพลังงานสามเฟส
เนื่องจากผู้ผลิตอาจใช้ระบบการกําหนดรุ่นที่แตกต่างกัน ขนาดช่องออก กว้างปั๊ม การตั้งค่าวัสดุ การโค้งการทํางานและยนต์นิติบุคคลควรตรวจสอบ ก่อนสั่งซื้อ.
ลักษณะสินค้า
- ปฏิบัติการบ่อน้ําลึกใต้น้ําปั๊มและมอเตอร์ทํางานใต้ระดับน้ําเป็นหน่วยที่บูรณาการ ประหยัดพื้นที่การติดตั้งและกําจัดความต้องการของแกนส่งที่ขับเคลื่อนบนพื้นที่ยาว
- การออกแบบไฮดรอลิกหลายระดับเครื่องหมุนหลายตัวเพิ่มความดันไปเรื่อยๆ ทําให้ปั๊มเหมาะสําหรับการใช้งานที่ต้องการความดันการปล่อยสูง
- พลังงานไฟฟ้าอุตสาหกรรมสามเฟส:มอเตอร์ดําน้ําขนาด 22kW ถูกออกแบบมาเพื่อการให้พลังงาน 400V, 50Hz สามเฟส เหมาะสําหรับระบบไฟฟ้าอุตสาหกรรม, เกษตรและวิศวกรรม
- การก่อสร้างเหล็กเหล็ก:ร่างปั๊มเหล็กเหล็กให้ความแข็งแรงโครงสร้างและเหมาะสําหรับน้ําสะอาดหรือน้ําใต้ดินที่มีทรายต่ําภายในขอบเขตที่กําหนด
- การใช้งานที่หลากหลายเหมาะสําหรับการขุดน้ํา, การชลประทานทางการเกษตร, การเติมน้ําเก็บ, การปลูกสวน, การจัดหาน้ําในการก่อสร้าง, และการโอนน้ําอุตสาหกรรม
- รองรับกับระบบป้องกันไฟฟ้า:ทํางานกับแผ่นควบคุมที่ให้ความอ้วน, การตัดสั้น, การสูญเสียระยะ, ความดันต่ํา, ความดันเกิน, การรั่วไหล, และการป้องกันการทํางานแห้ง
การใช้งานทั่วไป
- การสกัดน้ําจากบ่อน้ําลึกและบ่อน้ํา:การยกน้ําใต้ดินจากบ่อน้ําลึกหรือหลุมเจาะ เพื่อเก็บถัง, ถังเก็บน้ํา, ท่อท่อ, หรือระบบกระจายน้ํา
- การชลประทานทางการเกษตร:เหมาะสําหรับการชลประทานที่ดินไร่, การชลประทานด้วยเครื่องฉีด, ระบบเก็บเก็บน้ําระบายน้ํา, และโครงการการเกษตรขนาดใหญ่
- เติมถังน้ําและถังน้ํา:การโอนน้ําใต้ดินไปยังบ่อเก็บน้ํา ถังที่สูงขึ้น ถังน้ําไฟ และอุปกรณ์เก็บน้ําอื่นๆ
- จําหน่ายน้ําในการก่อสร้าง:จําหน่ายน้ําชั่วคราวหรือถาวรในสถานที่ก่อสร้าง โครงการถนน สถานที่สนับสนุนการทําเหมืองแร่ และโครงการพื้นฐาน
- การส่งน้ําอุตสาหกรรม:จําหน่ายน้ํากระบวนการ การเติมน้ําเย็น การรับน้ําในการบําบัด และการใช้งานอุตสาหกรรมทั่วไปอื่นๆ
คู่มือการเลือกปั๊ม
ขนาดของมอเตอร์ 22kW เท่านั้นไม่เพียงพอสําหรับการเลือกปั๊ม. ข้อมูลต่อไปนี้ควรได้รับการยืนยันก่อนการสั่งซื้อ:
- อัตราการไหลผ่านที่จําเป็นในเมตร立方 / ชั่วโมง
- ความดันการปล่อยที่จําเป็นหรือหัวไดนามิกรวม
- กว้างภายในหลุมเจาะและความลึกทั้งหมด
- ระดับน้ําสตาติก และระดับน้ําไดนามิก
- ผลิตถังที่มี
- ระยะทางด้านล่างจากระดับน้ําแบบไดนามิก ถึงจุดปล่อยน้ํา
- กว้างของท่อ, ความยาวทั้งหมด, อุปกรณ์ประกอบ, และจํานวนของบาน
- อุณหภูมิของน้ํา, เนื้อหาทราย, pH, และการกิน
- ความดันและความถี่ของไฟฟ้าที่ใช้จริง
- ความยาวของสายไฟระหว่างปั๊มและแผ่นควบคุม
- เวลาใช้งานต่อวันที่จําเป็น
- ไม่จําเป็นต้องทํางานต่อเนื่อง
หัวแบบไดนามิกทั้งหมดควรรวมความสูงการยกตั้ง, ความสูญเสียการขัดของท่อ, ความสูญเสียความต้านทานท้องถิ่น, และความดันที่ต้องการที่จุดการปล่อย
เพื่อการทํางานที่มีประสิทธิภาพและน่าเชื่อถือ จุดทํางานจริงควรอยู่ในช่วงการทํางานที่แนะนําของผู้ผลิตบนเส้นโค้งประสิทธิภาพของปั๊ม
คําแนะนําการติดตั้ง
- ตรวจสอบปั๊ม, มอเตอร์, สายเคเบิลและการเชื่อมต่อสําหรับความเสียหายในการขนส่ง ก่อนการติดตั้ง
- ใช้อุปกรณ์ยกที่เหมาะสม และส่วนประกอบที่รับรองรับรอง
- อย่ายกหรือแขวนปั๊มด้วยสายไฟฟ้า
- ให้แน่ใจว่าการเชื่อมต่อของท่อระบายน้ําทั้งหมดมีความมั่นคงและป้องกันจากการปลด
- ติดตั้งปั๊มตั้งตั้งเว้นแต่ผู้ผลิตอนุมัติวิธีการติดตั้งอื่น
- จัดการทางเข้าของปั๊มในระยะทางที่เหมาะสมเหนือด้านล่างของบ่อน้ําเพื่อลดการรับทรายและฝุ่น
- ให้แน่ใจว่าเครื่องยนต์ดําน้ํายังดําน้ําได้อย่างสมบูรณ์แบบ ตามความต้องการในการทําความเย็นของผู้ผลิต
- ตรวจสอบความต้านทานการกันความร้อน, ความแรงดันการให้บริการ, ระดับระยะ, และสายไฟ ก่อนการเริ่มต้นครั้งแรก
- ติดตั้งพัดลมไม่กลับที่เหมาะสม, พัดลมแยก, เครื่องวัดความดัน, และอุปกรณ์ติดตามการไหลของกรณีที่จําเป็น
- อย่าทํางานปั๊มโดยไม่มีน้ําหรือต่อต้านวาล์วการปล่อยที่ปิดเต็มสําหรับระยะเวลานาน
- เลือกสายไฟฟ้าตามการจัดอันดับของมอเตอร์ ความยาวสายไฟฟ้า วิธีการเริ่มต้น และการอนุญาตการตกของแรงดัน
- การติดตั้งและบํารุงรักษาไฟฟ้าต้องทําโดยบุคลากรที่มีคุณสมบัติ
การใช้งานและการบํารุงรักษา
ในระหว่างการทํางาน ติดตามกระแสไฟฟ้าของมอเตอร์ ระบบแรงดัน ความเร็วการไหล ความดันการปล่อยน้ํา คุณภาพของน้ํา ความสั่นสะเทือน และสถานะของแผ่นควบคุม
หยุดปั๊มและตรวจสอบระบบ หากเกิดสภาพใด ๆ ดังนี้:
- กระแสไฟฟ้าสูงหรือต่ําเกินปกติ
- การลดอัตราการไหลที่สําคัญ
- ความดันการปล่อยไม่เพียงพอ
- การทํางานบ่อยของแผ่นควบคุม
- เสียงหรือการสั่นสะเทือนที่ไม่ธรรมดา
- การเพิ่มปริมาณทรายอย่างฉับพลัน
- การให้พลังงานที่ไม่มั่นคง
- การอุ่นเกินของเคเบิลหรือสายเชื่อมต่อ
ก่อนที่จะเปิดตัวปั๊มอีกครั้งหลังจากที่เก็บไว้เป็นเวลานาน ตรวจสอบอุปกรณ์ประกอบเคเบิล, การเชื่อมต่อไฟฟ้า, ระบบควบคุม, ท่อ, และองค์ประกอบหมุนที่เข้าถึง
คํา ถาม ที่ ถาม บ่อย
150QJ80-60/10 หมายถึงอะไร?
ภายใต้การประกอบชื่อ QJ-series ที่สามัญ "150" ปกติหมายถึงประเภทความกว้างของหลุมเจาะที่ใช้ "80" แสดงถึงอัตราการไหลของประมาณ 80m3/h"60" แสดงว่าหัวประมาณ 60m, และ "10" แสดงถึง 10 ขั้นตอนของปั๊ม การนิยามแบบที่แม่นยําต้องยืนยันกับผู้ผลิต
ปั๊มนี้ทํางานได้ด้วยไฟฟ้า 380 วอลล์ไหม
ผลิตภัณฑ์นี้ถูกกําหนดให้ใช้กับระบบพลังงานสามเฟส 400V 50Hzการทํางานบนเครือข่าย 380V ขึ้นอยู่กับช่วงความกระชับกําลังที่อนุญาตที่แสดงบนป้ายชื่อมอเตอร์และสภาพความกระชับกําลังจริงของสถานที่.เสมอได้รับการยืนยันด้วยข้อเขียนจากผู้จําหน่ายหรือผู้ผลิตมอเตอร์ ก่อนเชื่อมปั๊มกับความดันไฟฟ้าที่แตกต่างกัน
แผ่นควบคุมอะไรที่ต้องการสําหรับปั๊ม 22kW?
แผนควบคุมต้องสอดคล้องกับมอเตอร์สามเฟส 22kW วิธีการเริ่มต้นที่เลือก แหล่งพลังงานท้องถิ่น และสภาพการทํางานการสูญเสียระยะการป้องกันความดันต่ํา, ความดันเกิน, การรั่วไหลและการทํางานแห้ง การคํานวณความดันตกยังจําเป็นเมื่อใช้สายไฟฟ้ายาว
ปั๊มเหล็กเหล็กนี้รับน้ําทรายได้มั้ย
ปั๊มนี้เป็นหลักสําหรับน้ําสะอาดหรือน้ําใต้ดินที่มีทรายต่ํา ภายในขอบเขตที่กําหนดโดยผู้ผลิตและส่วนประกอบไฮดรอลิกอื่น ๆสําหรับน้ําทราย, ขอการตั้งค่าทนทานต่อการสวมหรือเลือกปั๊มที่ออกแบบโดยเฉพาะสําหรับสื่อบด
มันสามารถดูดของเหลวที่กินได้มั้ย?
ปั๊มดําน้ําเหล็กเหล็กแบบมาตรฐานไม่ได้แนะนําสําหรับเหลวที่มีกรดแรง, แอลเคลลีน, เกลือ, หรือสารเคมีที่กัดกรองเลือกสแตนเลสหรือวัสดุที่ทนทานต่อการกัดกร่อนที่เหมาะสมอื่น ๆ ตามการวิเคราะห์คุณภาพน้ํา.
ปั๊มจะทํางานได้ต่อเนื่องไหม?
การทํางานอย่างต่อเนื่องอาจเป็นไปได้เมื่อปั๊มถูกเลือกอย่างถูกต้อง, ลงน้ําเต็ม, เย็นอย่างเหมาะสม และทํางานภายในช่วงการทํางานที่แนะนําจํานวนการเริ่มต้นสูงสุดต่อชั่วโมง, และความต้องการในการเย็นต้องยืนยันจากใบข้อมูลเครื่องยนต์
ข้อมูลอะไรที่จําเป็นสําหรับการอ้างอิง?
กรุณาระบุข้อความต่อไปนี้: ความเร็วการไหลที่ต้องการ ความดันทั้งหมดที่ต้องการในหัวหรือช่องออก ความกว้างและความลึกของหลุมเจาะ ระดับน้ําสแตตสิคและไดนามิก ความสามารถในการผลิตหล่ออุณหภูมิน้ําและปริมาณทราย, ความตึงเครียดและความถี่ของไฟฟ้า, ความยาวของสายไฟที่ต้องการ, กว้างของท่อและความยาวของท่อทั้งหมด, ชั่วโมงการทํางานประจําวัน, สถานที่ติดตั้งและอุปกรณ์เสริมที่ต้องการ
อุปกรณ์เสริมที่แนะนํา
ขึ้นอยู่กับอุปกรณ์ ระบบปั๊มที่สมบูรณ์แบบอาจประกอบด้วย:
- เครื่องยนต์ดําน้ํา
- สายไฟฟ้ากันน้ํา
- พานควบคุมปั๊ม
- วาล์วไม่กลับ
- วาล์วแยก
- ท่อระบายน้ํา
- เครื่องเชื่อมเคเบิล
- องค์ประกอบรองรับหัวบ่อ
- เครื่องวัดความดัน
- เครื่องวัดกระแส
- เครื่องตรวจจับระดับน้ํา
- อุปกรณ์ป้องกันการทํางานแห้ง
องค์ประกอบและอุปกรณ์เสริมทั้งหมดที่นํามาจําหน่าย ควรมีรายการชัดเจนในราคาสุดท้าย
