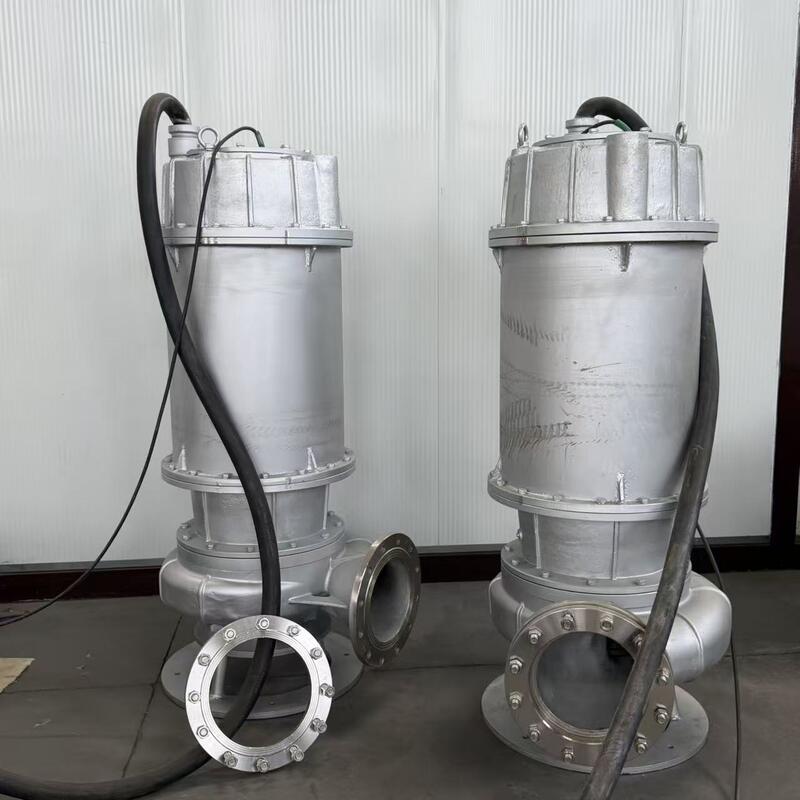

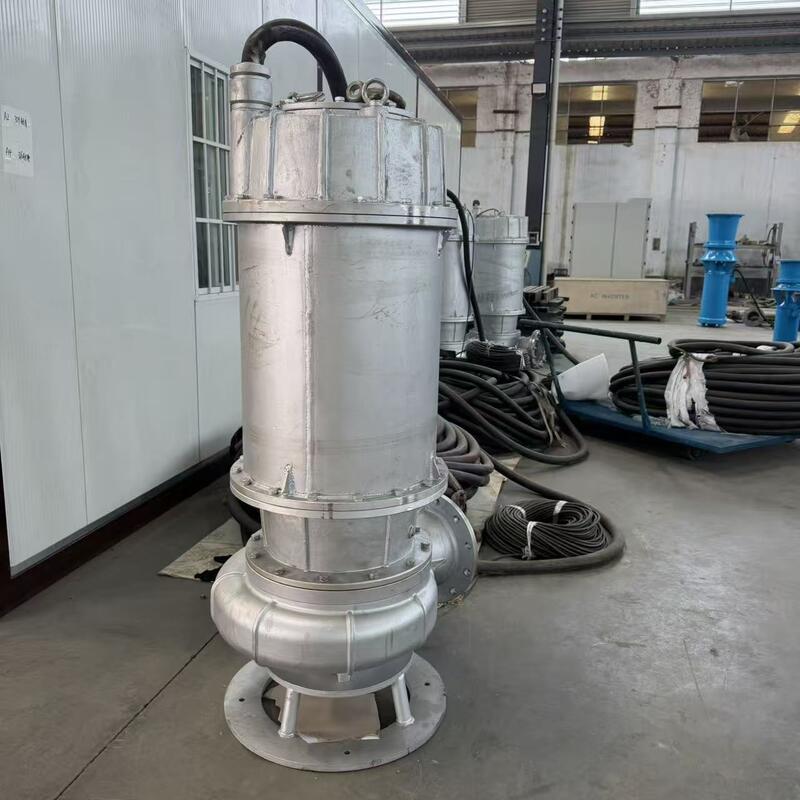

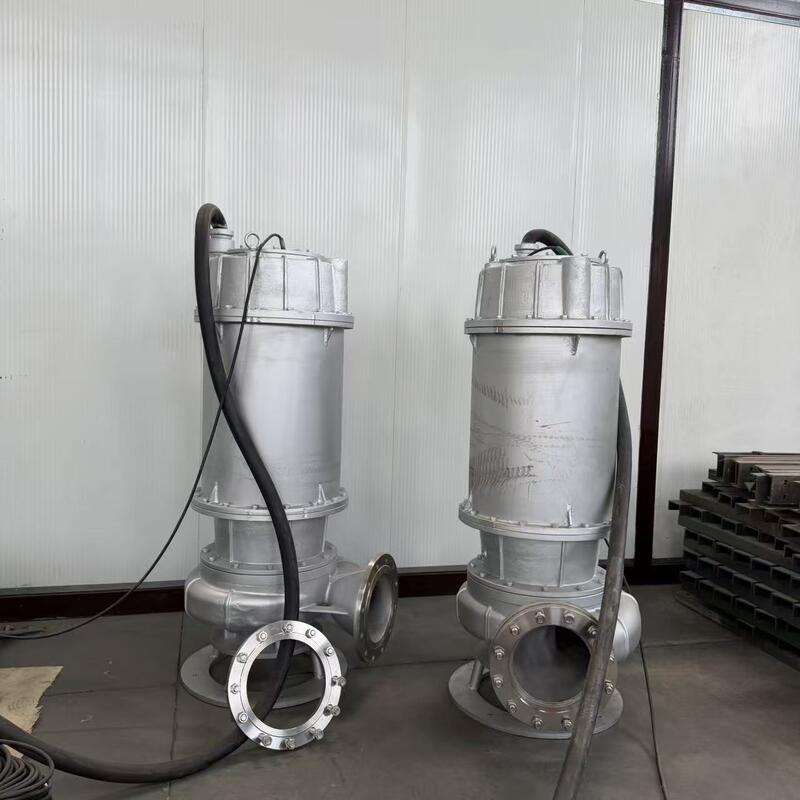

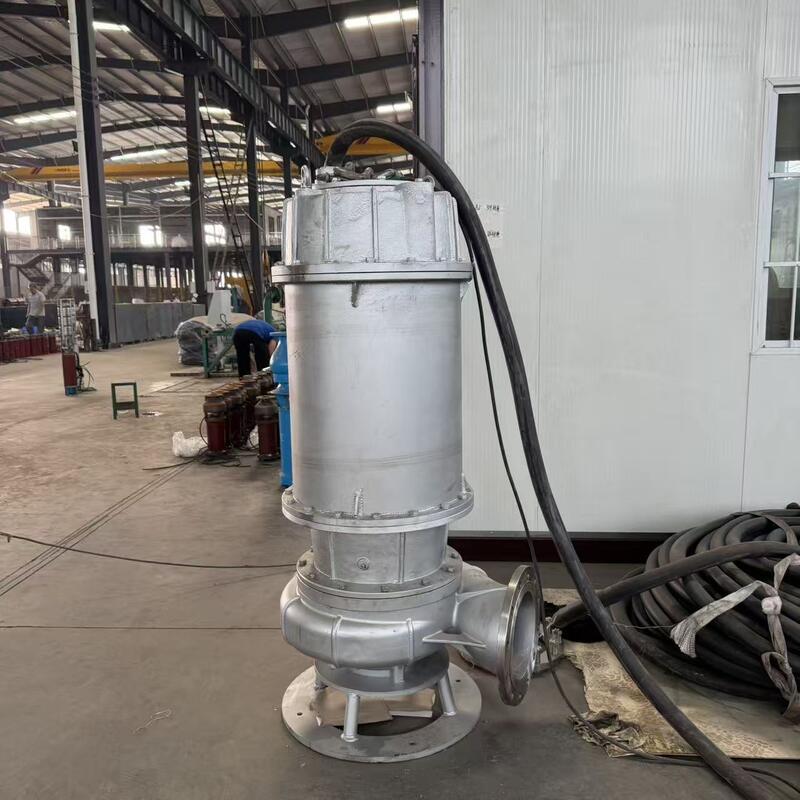

ปั๊มระบายน้ําเสียแบบดําน้ําจากสแตนเลส ขนาด 80 m3/h และหัว 10 m สําหรับการระบายน้ําเสีย

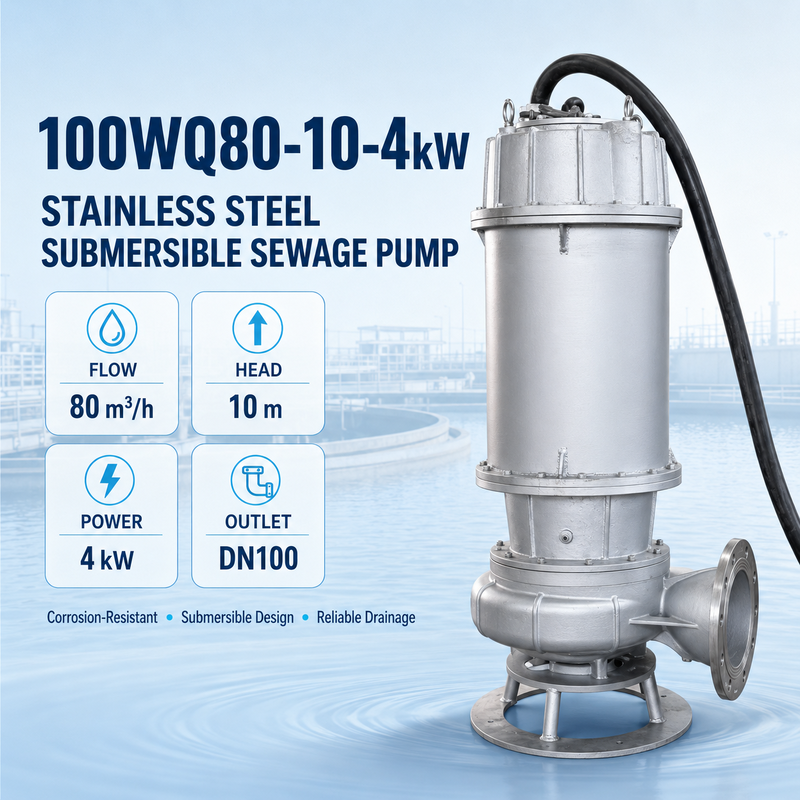

ปั๊มน้ำเสียแบบจุ่มสแตนเลสขนาด 100WQ80-10-4kW ได้รับการออกแบบมาเพื่อการถ่ายโอนน้ำเสีย การปล่อยน้ำเสีย การระบายน้ำ และการแยกน้ำออก ด้วยอัตราการไหลที่กำหนด 80 ลบ.ม./ชม. อัตราการไหลส่วนหัว 10 ม. และกำลังมอเตอร์ 4 kW ปั๊มนี้มีเส้นผ่านศูนย์กลางการปล่อยปกติ DN100

การออกแบบปั๊มและมอเตอร์ในตัวทำงานโดยตรงภายในของเหลวที่ถูกสูบ ในขณะที่โครงสร้างสแตนเลสทำให้มั่นใจได้ถึงความต้านทานการกัดกร่อนในสภาพแวดล้อมที่เปียกและการใช้งานกับน้ำเสีย เหมาะอย่างยิ่งสำหรับการระบายน้ำในเขตเทศบาล การจัดการน้ำเสียทางอุตสาหกรรม การระบายน้ำในอาคาร และการกำจัดน้ำเพื่อการเกษตร

แรงดันไฟฟ้า ความถี่ เกรดสแตนเลส ความยาวสายเคเบิล และอุปกรณ์เสริมในการติดตั้งสามารถเลือกได้ตามสภาพการใช้งาน

ปั๊มน้ำเสียแบบจุ่มใต้น้ำขนาด 100WQ80-10-4kW ประกอบด้วยมอเตอร์แบบจุ่ม ตัวเรือนปั๊ม ใบพัด เพลา ซีลเชิงกล สายไฟ และจุดเชื่อมต่อทางระบาย

เมื่อมอเตอร์สตาร์ท มันจะขับเคลื่อนใบพัดให้หมุนภายในปลอกปั๊ม น้ำเสียจะไหลเข้าทางทางเข้าของปั๊มและเพิ่มความเร็วและแรงดันผ่านใบพัด จากนั้นของเหลวจะถูกระบายออกทางช่องจ่าย DN100 และท่อที่เชื่อมต่อ

เนื่องจากปั๊มทำงานต่ำกว่าระดับของเหลว จึงไม่จำเป็นต้องมีท่อดูดหรือระบบรองพื้นแยกต่างหาก การออกแบบนี้ช่วยประหยัดพื้นที่ในการติดตั้งและขจัดปัญหาที่เกี่ยวข้องกับการยกดูดไม่เพียงพอ

• 80 ลบ.ม./ชม. ความสามารถในการระบายน้ำ:เหมาะสำหรับการใช้งานระบายน้ำปริมาณปานกลาง รวมถึงหลุมรวบรวม ถังบำบัดน้ำเสีย พื้นที่อุตสาหกรรม และพื้นที่ใต้ดิน
• 10 ม. หัวหน้าพิกัด:เหมาะสำหรับการใช้งานที่มีกระแสน้ำสูงและไหลต่ำ เช่น การถ่ายเทน้ำเสียในระยะสั้น การระบายน้ำจากชั้นใต้ดิน และการกำจัดน้ำท่วม
• การก่อสร้างสแตนเลส:ส่วนประกอบเปียกที่ทนต่อการกัดกร่อนพร้อมตัวเลือกเกรดสแตนเลส 304, 316 หรือ 316L ขึ้นอยู่กับองค์ประกอบของของเหลว ความเข้มข้นของคลอไรด์ อุณหภูมิ และระดับการกัดกร่อน
• การออกแบบใต้น้ำขนาดกะทัดรัด:ติดตั้งโดยตรงภายในถังบำบัดน้ำเสียหรือหลุมรวบรวม ช่วยลดความจำเป็นในการใช้อุปกรณ์ระดับพื้นดินเพิ่มเติม มีให้เลือกทั้งแบบเคลื่อนที่ หน้าแปลนคงที่ และการติดตั้งข้อต่ออัตโนมัติ
• การป้องกันซีลเครื่องกล:แยกของเหลวที่สูบออกจากห้องมอเตอร์ การติดตั้งที่เหมาะสม สภาพการทำงานที่เหมาะสม และการบำรุงรักษาตามปกติจะช่วยยืดอายุการใช้งานส่วนประกอบซีล
• ตัวเลือกการควบคุมที่ยืดหยุ่น:ใช้งานร่วมกับแผงควบคุมและสวิตช์ลูกลอยเพื่อการทำงานอัตโนมัติ ฟังก์ชันการป้องกันเสริม ได้แก่ การโอเวอร์โหลด การสูญเสียเฟส การลัดวงจร และการป้องกันแรงดันไฟฟ้าผิดปกติ

• น้ำเสียชุมชนและการระบายน้ำเสีย
• การถ่ายโอนน้ำเสียอุตสาหกรรม
• น้ำเสียจากการแปรรูปอาหารและเครื่องดื่ม
• การระบายน้ำในโรงงานและการประชุมเชิงปฏิบัติการ
• ท่อระบายน้ำชั้นใต้ดินและที่จอดรถใต้ดิน
• สร้างหลุมรวบรวมและถังบำบัดน้ำเสีย
• การกำจัดน้ำเสียทางการเกษตรและปศุสัตว์
• การระบายน้ำจากการเพาะเลี้ยงสัตว์น้ำ
• การเก็บน้ำฝนและการควบคุมน้ำท่วม
• การถ่ายโอนของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย

ก่อนที่จะเลือกปั๊มน้ำเสียแบบจุ่ม ให้ยืนยันข้อมูลการทำงานต่อไปนี้:

1. อัตราการไหลที่ต้องการและเฮดไดนามิกทั้งหมด
2. องค์ประกอบของของเหลว อุณหภูมิ และค่า pH
3. ชนิดและเส้นผ่านศูนย์กลางสูงสุดของอนุภาคของแข็ง
4. ความเข้มข้นของสารแขวนลอยหรือเส้นใยแขวนลอย
5. แรงดันไฟฟ้า ความถี่ และเฟสของไซต์
6. ความลึกของถังบำบัดน้ำเสียและความยาวท่อ
7. จำนวนโค้งงอของท่อ วาล์ว และข้อต่อ
8. วิธีการติดตั้งที่จำเป็น
9. ข้อกำหนดของแผงควบคุมและการควบคุมระดับของเหลว

• โครงสร้างสแตนเลส 304, 316 หรือ 316L
• ความยาวสายไฟที่กำหนดเอง
• ระบบเชื่อมต่ออัตโนมัติ
• รางนำและโซ่ยก
• สวิตช์ระดับลูกลอย
• แผงควบคุมปั๊มน้ำเสีย
• มอเตอร์โอเวอร์โหลดและการป้องกันการสูญเสียเฟส
• ระบบควบคุมการสลับปั๊มคู่
• แรงดันไฟฟ้าที่กำหนดเอง
• มอเตอร์ 50 Hz หรือ 60 Hz

ก่อนการติดตั้ง ให้ตรวจสอบสายไฟ ซีลเชิงกล ตัวยึด และปลอกปั๊ม ยืนยันว่าแหล่งจ่ายไฟตรงกับข้อกำหนดเฉพาะของมอเตอร์ และตรวจสอบทิศทางการหมุนของมอเตอร์

ใช้โซ่ยกหรืออุปกรณ์ยกที่เหมาะสมเพื่อหย่อนปั๊มลงในถังบำบัดน้ำเสีย อย่ายกหรือดึงปั๊มโดยใช้สายไฟ

ปั๊มไม่ควรแห้งเป็นเวลานาน ตรวจสอบและทำความสะอาดช่องทางเข้าเป็นประจำเพื่อป้องกันไม่ให้ถุงพลาสติก เส้นใย และเศษขยะขนาดใหญ่กีดขวางใบพัด หากน้ำเสียมีเส้นใยยาว วัสดุที่พันกันง่าย หรือมีของแข็งขนาดใหญ่ ให้ยืนยันการออกแบบใบพัดและปริมาณของแข็งที่ผ่านได้มากที่สุดก่อนสั่งซื้อ

"100" หมายถึงเส้นผ่านศูนย์กลางจำหน่าย 100 มม. "WQ" ระบุเครื่องสูบน้ำเสียแบบจุ่มใต้น้ำ "80" หมายถึงอัตราการไหลที่ 80 m³/h, "10" หมายถึงอัตราการไหลของหัวฉีดที่ 10 ม. และ "4kW" คือกำลังของมอเตอร์

ใช่. สามารถจัดการน้ำเสียที่มีสารแขวนลอยและอนุภาคของแข็งบางชนิดได้ ปริมาณของแข็งสูงสุดที่ผ่านได้ขึ้นอยู่กับใบพัดและการออกแบบช่องการไหลภายใน และควรได้รับการยืนยันก่อนสั่งซื้อ

ใช่. ปั๊มสามารถผลิตด้วยส่วนประกอบสแตนเลส 304, 316 หรือ 316L การเลือกใช้วัสดุควรขึ้นอยู่กับองค์ประกอบทางเคมีของของเหลว ความเข้มข้นของคลอไรด์ และอุณหภูมิในการทำงาน

ใช่. สวิตช์ลูกลอยและแผงควบคุมสามารถสตาร์ทและหยุดปั๊มโดยอัตโนมัติตามระดับของเหลว นอกจากนี้ยังสามารถเพิ่มฟังก์ชันการเตือนระดับสูงและการป้องกันมอเตอร์ได้อีกด้วย

ใช่. มีให้เลือกทั้งแบบ 50 Hz และ 60 Hz โปรดระบุแรงดันไฟฟ้า ความถี่ และเฟสที่ต้องการเมื่อขอใบเสนอราคา
