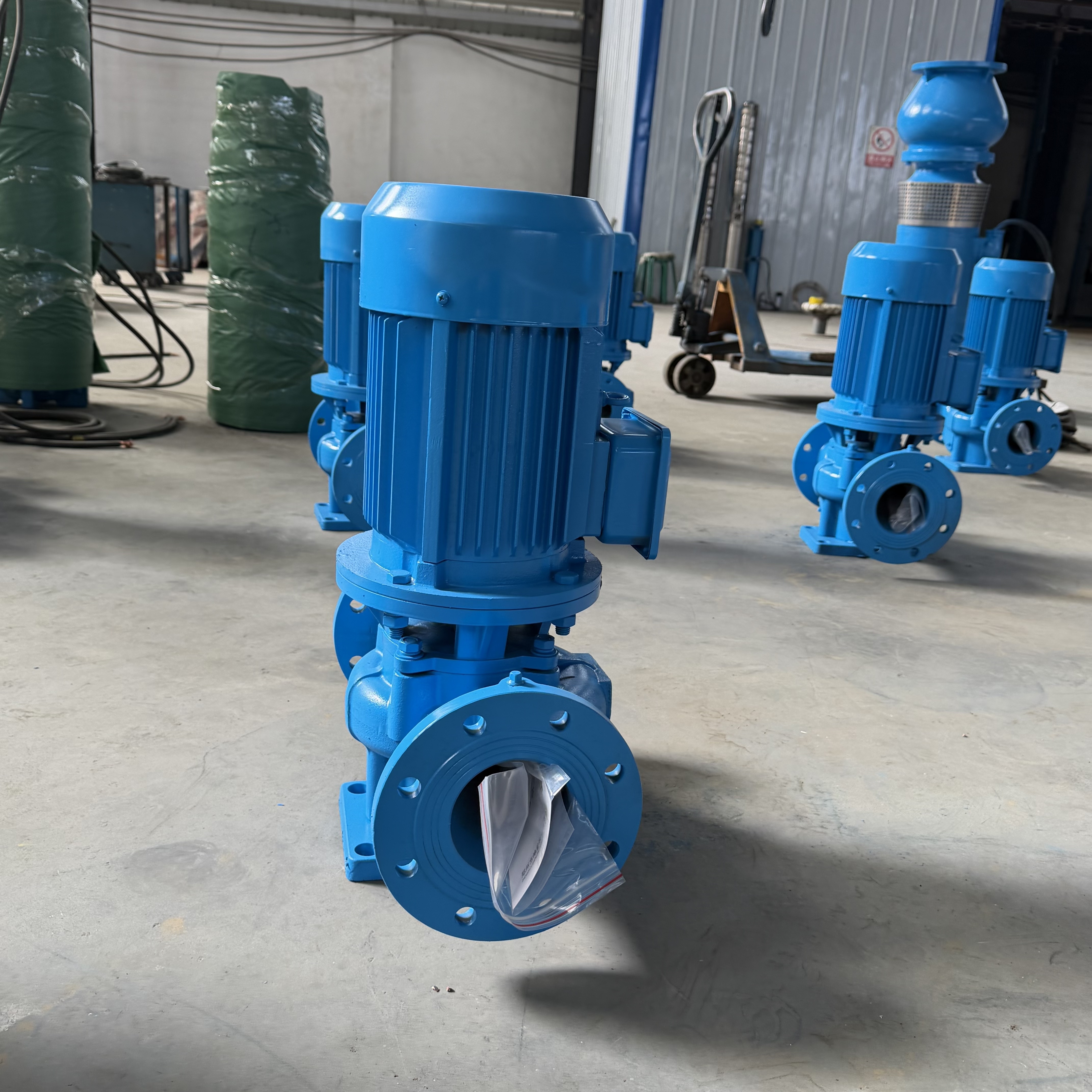

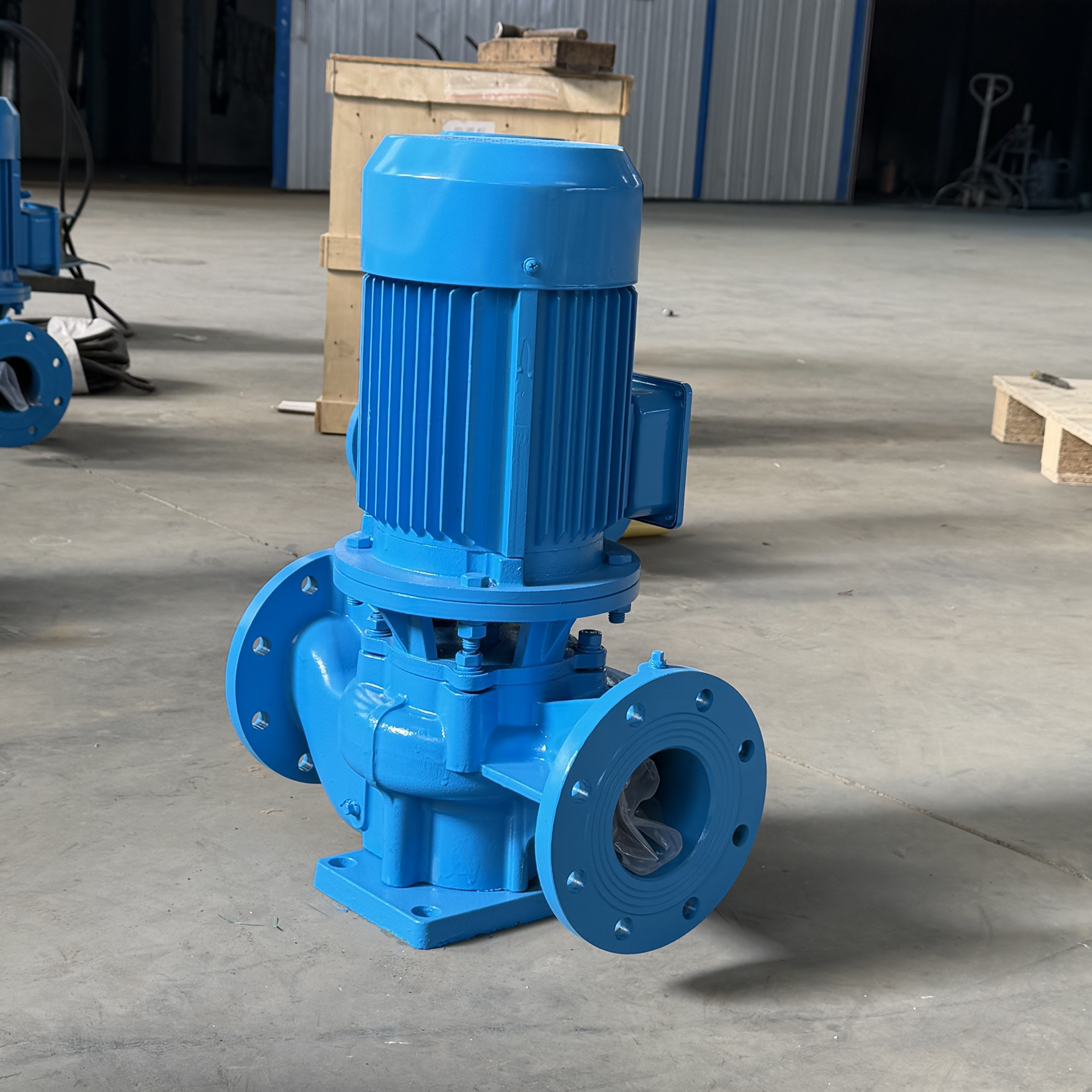

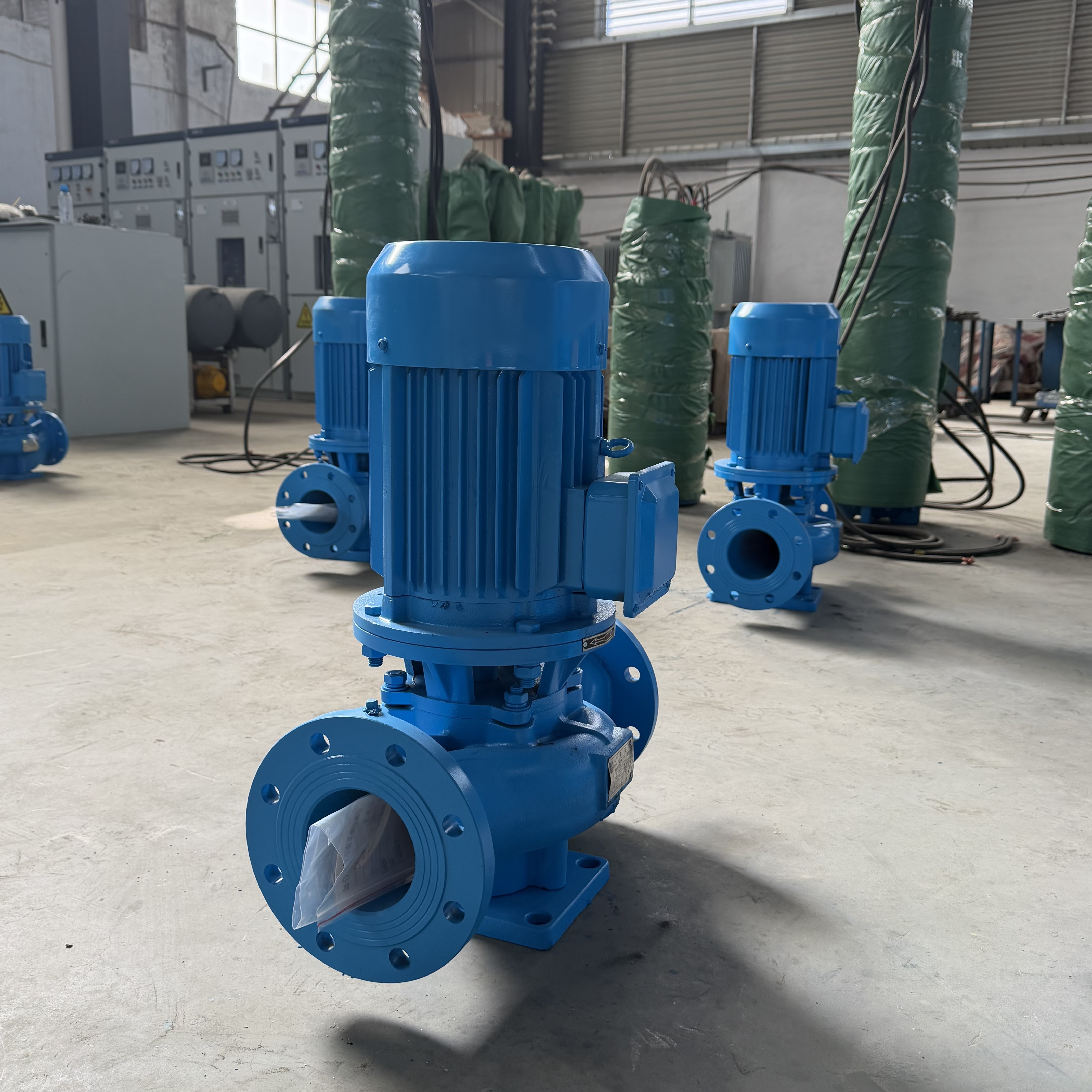

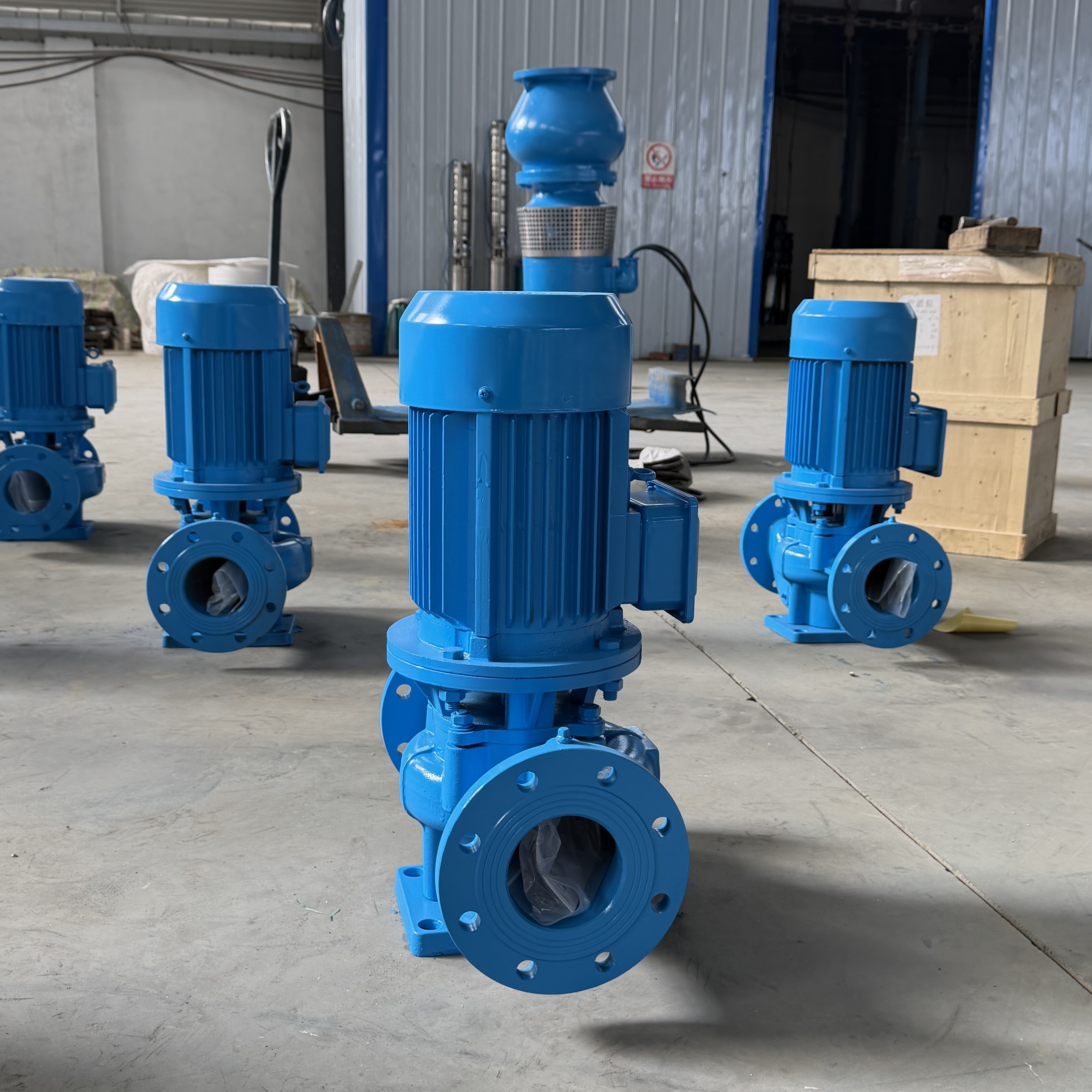

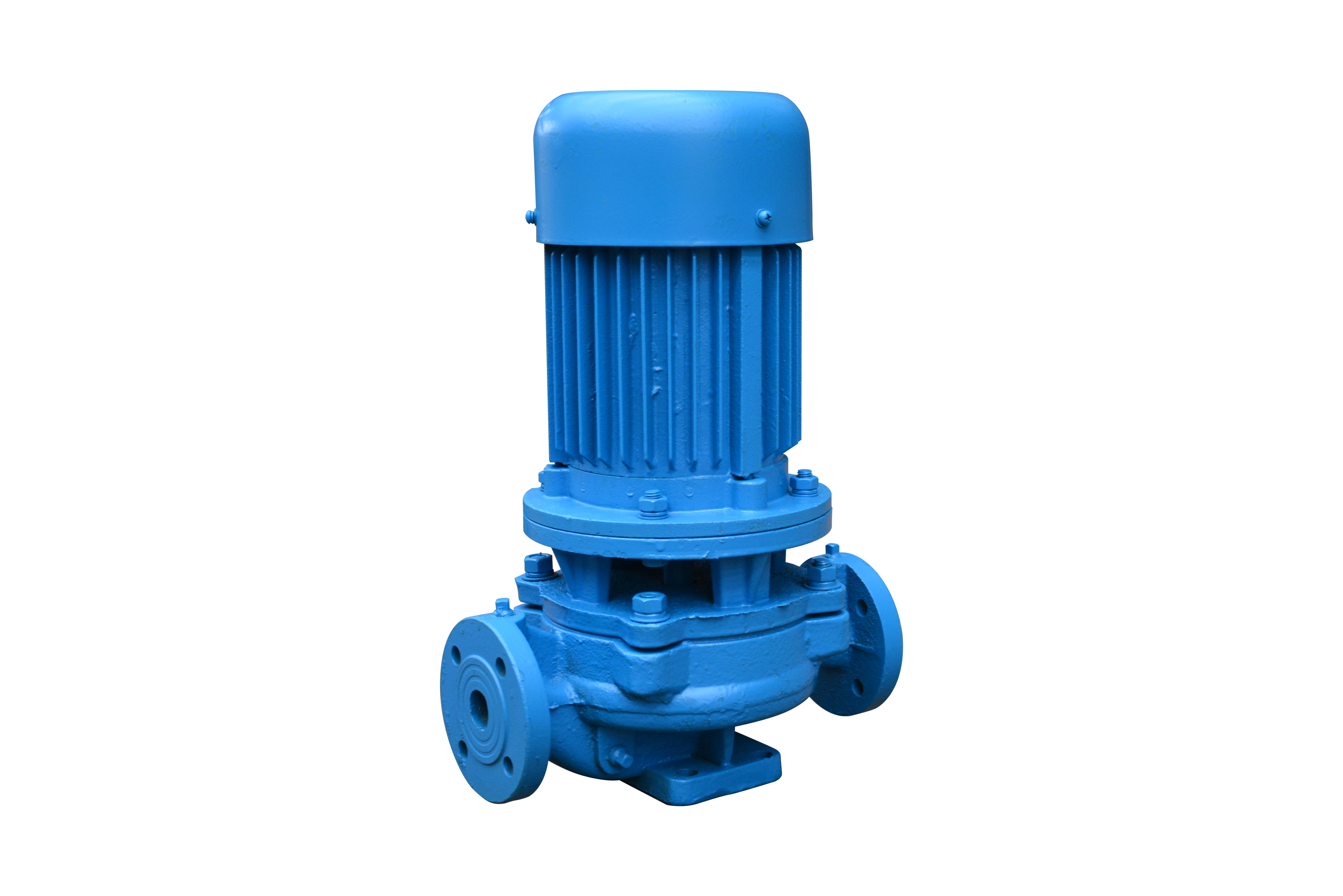

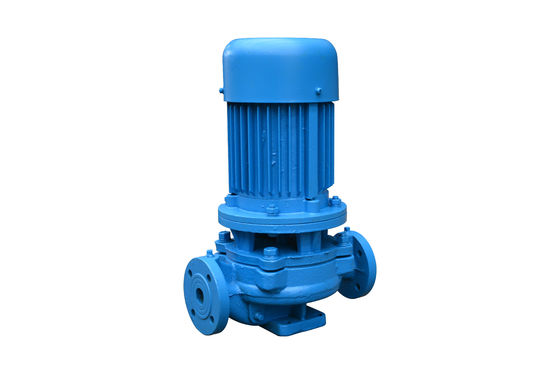

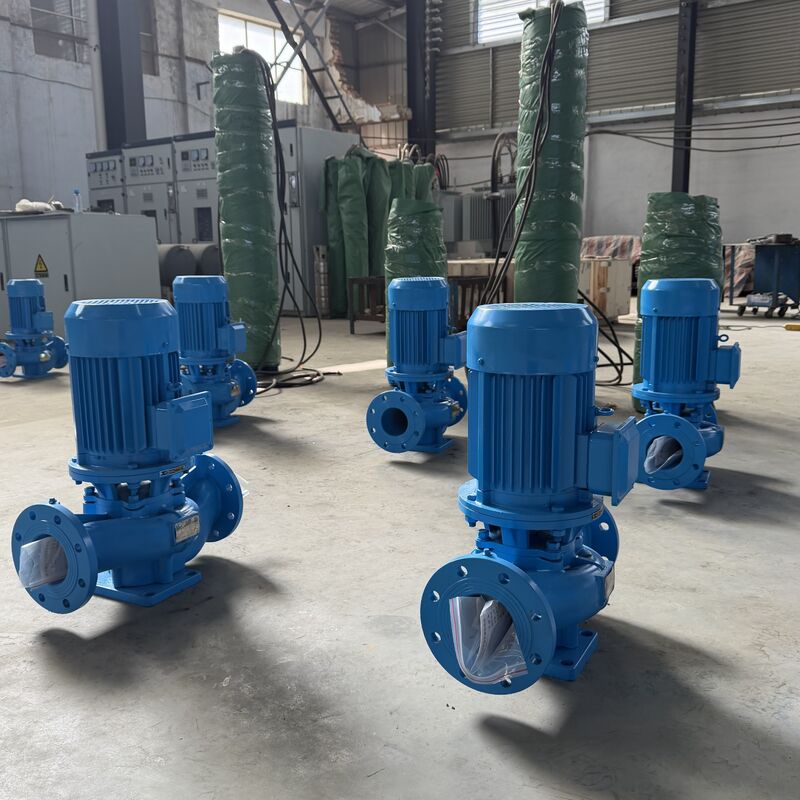

ปั๊มน้ำแบบแรงเหวี่ยงแนวตั้งแบบอินไลน์ SLG

รายละเอียดสินค้า

ปั๊มน้ำหอยโข่งแนวตั้งแบบอินไลน์ SLG ขั้นเดียว

ภาพรวมผลิตภัณฑ์

ปั๊มน้ำหอยโข่งแนวตั้งแบบอินไลน์ SLG ขั้นเดียวได้รับการออกแบบมาเพื่อส่งน้ำสะอาดและของเหลวอื่นๆ ที่มีคุณสมบัติทางกายภาพและเคมีคล้ายกับน้ำสะอาด
มีการใช้งานอย่างแพร่หลายในระบบประปาและระบายน้ำในอุตสาหกรรมและเทศบาล, การเพิ่มแรงดันอาคารสูง, การชลประทานภูมิทัศน์, การเพิ่มแรงดันดับเพลิง, การถ่ายโอนน้ำระยะไกล, ระบบหมุนเวียน HVAC, การหมุนเวียนน้ำร้อนและน้ำเย็นในห้องน้ำ, และการใช้งานอุปกรณ์สนับสนุน

อุณหภูมิในการทำงาน: T ＜ 80°C

II. คุณสมบัติโครงสร้าง

1. โครงสร้างแนวตั้งแบบอินไลน์
   ปั๊มมีดีไซน์แนวตั้งแบบอินไลน์ โดยมีเส้นผ่านศูนย์กลางทางเข้าและทางออกเหมือนกันอยู่ในแนวเดียวกัน สามารถติดตั้งได้โดยตรงในท่อเหมือนวาล์ว
   การออกแบบที่กะทัดรัดและสวยงามต้องใช้พื้นที่น้อยที่สุดและลดต้นทุนการก่อสร้าง เมื่อติดตั้งฝาครอบป้องกัน เหมาะสำหรับการติดตั้งภายนอกอาคาร

2. การออกแบบที่กะทัดรัดและสมดุล
   ใบพัดติดตั้งโดยตรงบนเพลามอเตอร์ที่ยื่นออกมา ทำให้มีความยาวตามแนวแกนสั้นและโครงสร้างกะทัดรัด
   การกำหนดค่าแบริ่งของปั๊มและมอเตอร์ที่เหมาะสมช่วยปรับสมดุลโหลดรัศมีและแนวแกนระหว่างการทำงานได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงประสิทธิภาพที่ราบรื่นด้วยการสั่นสะเทือนต่ำและเสียงรบกวนต่ำ

3. การซีลเพลาที่เชื่อถือได้
   ซีลเพลาใช้ซีลเชิงกลหรือการกำหนดค่าซีลเชิงกลแบบรวม โดยมีวงแหวนซีลโลหะผสมไทเทเนียมนำเข้า, ซีลเชิงกลอุณหภูมิสูงสำหรับงานหนัก, และวัสดุโลหะผสมแข็ง
   การออกแบบซีลที่ทนทานต่อการสึกหรอนี้ช่วยยืดอายุการใช้งานของซีลเชิงกลได้อย่างมาก

4. ติดตั้งและบำรุงรักษาง่าย
   สามารถดำเนินการบำรุงรักษาได้โดยไม่ต้องถอดระบบท่อ เพียงถอดน็อตฐานข้อต่อปั๊ม-มอเตอร์เพื่อดึงชุดโรเตอร์ทั้งหมดออก

5. โหมดการทำงานที่ยืดหยุ่น
   ปั๊มสามารถทำงานแบบอนุกรมหรือแบบขนานได้ตามอัตราการไหลและเฮดที่ต้องการ

6. ตัวเลือกการติดตั้งหลายแบบ
   สามารถเลือกการติดตั้งแนวตั้งหรือแนวนอนได้เพื่อให้ตรงตามข้อกำหนดการวางท่อที่แตกต่างกัน

III. การใช้งาน

ปั๊มท่อส่งน้ำร้อนแนวตั้ง SLG เหมาะสำหรับการเพิ่มแรงดันและการหมุนเวียนน้ำร้อนในอุตสาหกรรมต่างๆ เช่น โลหะวิทยา, การแปรรูปทางเคมี, การผลิตสิ่งทอ, การแปรรูปไม้, และการทำกระดาษ
นอกจากนี้ยังมีการใช้งานอย่างแพร่หลายในหม้อไอน้ำ, โรงแรม, โรงอาบน้ำ, เกสต์เฮาส์, และระบบหมุนเวียนความร้อนในที่อยู่อาศัยในเมือง

อุณหภูมิในการทำงานสูงสุด: ≤ 80°C

IV. การติดตั้งและการใช้งาน

การเริ่มต้นและการใช้งาน

1. หมุนพัดลมระบายความร้อนของมอเตอร์ด้วยตนเอง ใบพัดควรหมุนอย่างราบรื่นโดยไม่มีการเสียดสีหรือติดขัด

2. หมุนเพลาปั๊มด้วยมือเพื่อให้ของเหลวหล่อลื่นเข้าไปในหน้าซีลเชิงกล

3. เติมปั๊มและระบายอากาศ: เปิดวาล์วทางเข้าเพื่อให้ของเหลวเติมห้องปั๊มและท่ออย่างเต็มที่ ทำให้มั่นใจได้ถึงความแน่นหนาของท่อดูด

4. ปิดวาล์วทางออกเพื่อลดกระแสไฟเริ่มต้น

5. เปิดสวิตช์ไฟและเริ่มมอเตอร์ครู่หนึ่งเพื่อยืนยันทิศทางการหมุนที่ถูกต้อง
   เมื่อมองจากปลายพัดลมมอเตอร์ การหมุนควรเป็น ตามเข็มนาฬิกา.

6. ค่อยๆ เปิดวาล์วทางออกและปรับเพื่อให้ปั๊มทำงานภายใต้สภาวะที่กำหนด

7. หากเกิดเสียงผิดปกติหรือเสียงที่ผิดปกติระหว่างการทำงาน ให้หยุดปั๊มทันทีเพื่อตรวจสอบ

8. การรั่วไหลของซีลเชิงกลปกติควรน้อยกว่า 3 หยดต่อนาที.
   ตรวจสอบการเพิ่มขึ้นของอุณหภูมิของมอเตอร์และแบริ่ง ควรเป็น ต่ำกว่า 70°C. หากเกินกว่านั้น ให้ตรวจสอบสาเหตุ

ขั้นตอนการปิดเครื่อง

1. ปิดวาล์วทางออก

2. ตัดกระแสไฟและหยุดมอเตอร์

3. ปิดวาล์วทางเข้า

4. หากปั๊มจะไม่ได้ใช้งานเป็นเวลานาน ให้ระบายของเหลวทั้งหมดออกจากปั๊ม

V. การแก้ไขปัญหาและวิธีแก้ไข

1. ปั๊มไม่ส่งน้ำ

สาเหตุที่เป็นไปได้

• วาล์วทางเข้าหรือทางออกปิด ท่อหรือทางเดินใบพัดถูกปิดกั้น

• ทิศทางการหมุนของมอเตอร์ไม่ถูกต้องหรือการสูญเสียเฟสทำให้ความเร็วต่ำ

• การรั่วไหลของอากาศในท่อดูด

• ปั๊มไม่ได้รับการเติมอย่างเต็มที่ อากาศติดอยู่ในห้องปั๊ม

• การจ่ายน้ำเข้าไม่เพียงพอ การยกดูดมากเกินไป หรือวาล์วเท้าที่รั่ว

• ความต้านทานของท่อมากเกินไปหรือการเลือกปั๊มไม่ถูกต้อง

วิธีแก้ไข

• ตรวจสอบและนำสิ่งกีดขวางออก

• แก้ไขการหมุนของมอเตอร์และรักษาความปลอดภัยในการเชื่อมต่อไฟฟ้า

• ขันพื้นผิวซีลให้แน่นเพื่อขจัดรอยรั่วของอากาศ

• เติมปั๊มให้เต็มที่และระบายอากาศ

• หยุดปั๊มและตรวจสอบสภาพการดูด

• ลดการโค้งงอของท่อหรือเลือกปั๊มที่เหมาะสมอีกครั้ง

2. อัตราการไหลไม่เพียงพอ

สาเหตุที่เป็นไปได้

• เช่นเดียวกับรายการที่ 1

• การอุดตันของท่อ ใบพัด หรือทางเดินปั๊ม การสะสมของตะกรัน การเปิดวาล์วไม่เพียงพอ

• แรงดันไฟฟ้าต่ำ

• การสึกหรอของใบพัด

วิธีแก้ไข

• ปฏิบัติตามวิธีแก้ไขรายการที่ 1

• นำสิ่งกีดขวางออกและปรับการเปิดวาล์วใหม่

• รักษาเสถียรภาพของแรงดันไฟฟ้า

• เปลี่ยนใบพัด

3. การใช้พลังงานมากเกินไป

สาเหตุที่เป็นไปได้

• การทำงานเกินอัตราการไหลที่กำหนด

• การยกดูดมากเกินไป

• การสึกหรอของแบริ่ง

วิธีแก้ไข

• ปรับการไหลโดยการควบคุมวาล์วทางออก

• ลดการยกดูด

• เปลี่ยนแบริ่ง

4. เสียงหรือการสั่นสะเทือนที่ผิดปกติ

สาเหตุที่เป็นไปได้

• การรองรับท่อที่ไม่เสถียร

• อากาศผสมอยู่ในของเหลว

• การเกิดโพรงอากาศ

• ความเสียหายของแบริ่ง

• มอเตอร์โอเวอร์โหลดและร้อนเกินไป

วิธีแก้ไข

• รักษาความปลอดภัยของท่อ

• เพิ่มแรงดันดูดและระบายอากาศ

• ลดระดับสุญญากาศ

• เปลี่ยนแบริ่ง

• ปรับสภาพการทำงาน

5. มอเตอร์ร้อนเกินไป

สาเหตุที่เป็นไปได้

• การไหลมากเกินไปทำให้เกิดการโอเวอร์โหลด

• แรงเสียดทานทางกล

• ความเสียหายของแบริ่งมอเตอร์

• แรงดันไฟฟ้าไม่เพียงพอ

วิธีแก้ไข

• ควบคุมวาล์วทางออก

• ตรวจสอบและขจัดแรงเสียดทาน

• เปลี่ยนแบริ่ง

• รักษาเสถียรภาพของแรงดันไฟฟ้า

6. การรั่วไหลของปั๊ม

สาเหตุที่เป็นไปได้

• การสึกหรอของซีลเชิงกล

• รูทรายหรือรอยร้าวในตัวปั๊ม

• พื้นผิวซีลที่ไม่สม่ำเสมอ

• สลักเกลียวติดตั้งหลวม

วิธีแก้ไข

• เปลี่ยนซีลเชิงกล

• ซ่อมแซมการเชื่อมหรือเปลี่ยนตัวปั๊ม

• ปรับปรุงพื้นผิวซีล

• ขันสลักเกลียวให้แน่น
