คู่มือการติดตั้งโดยละเอียดสำหรับปั๊มน้ำเสียแบบจุ่มประสิทธิภาพสูง, การไหล 220 ลบ.ม./ชม. วิศวกรรมเทศบาล

รายละเอียดสินค้า

คู่มือการติดตั้งโดยละเอียดสำหรับปั๊มน้ำเสียแบบจุ่มใต้น้ำประสิทธิภาพสูง 220 ลบ.ม./ชม. สำหรับงานวิศวกรรมเทศบาล

บทนำ

ในโครงการวิศวกรรมเทศบาลสมัยใหม่ ซึ่งมีตั้งแต่ระบบระบายน้ำในเมืองและโรงบำบัดน้ำเสีย ไปจนถึงโครงสร้างพื้นฐานการควบคุมน้ำท่วม ปั๊มน้ำเสียแบบจุ่มใต้น้ำประสิทธิภาพสูงได้กลายเป็นส่วนประกอบที่ขาดไม่ได้ ด้วยอัตราการไหลที่ออกแบบไว้ 220 ลบ.ม./ชม. ปั๊มรุ่นนี้ได้รับการออกแบบมาเพื่อการทำงานที่เชื่อถือได้และต่อเนื่องในสภาพแวดล้อมที่ต้องการ ในขณะที่ยังคงรักษาประสิทธิภาพการใช้พลังงานและข้อกำหนดในการบำรุงรักษาต่ำ

คู่มือการติดตั้งโดยละเอียดนี้ให้คำแนะนำทีละขั้นตอนสำหรับวิศวกร ผู้รับเหมา และผู้จัดการอาคาร เพื่อให้มั่นใจถึงการติดตั้งปั๊มน้ำเสียแบบจุ่มใต้น้ำ 220 ลบ.ม./ชม. อย่างปลอดภัย เป็นไปตามข้อกำหนด และเหมาะสมที่สุดในการใช้งานเทศบาล

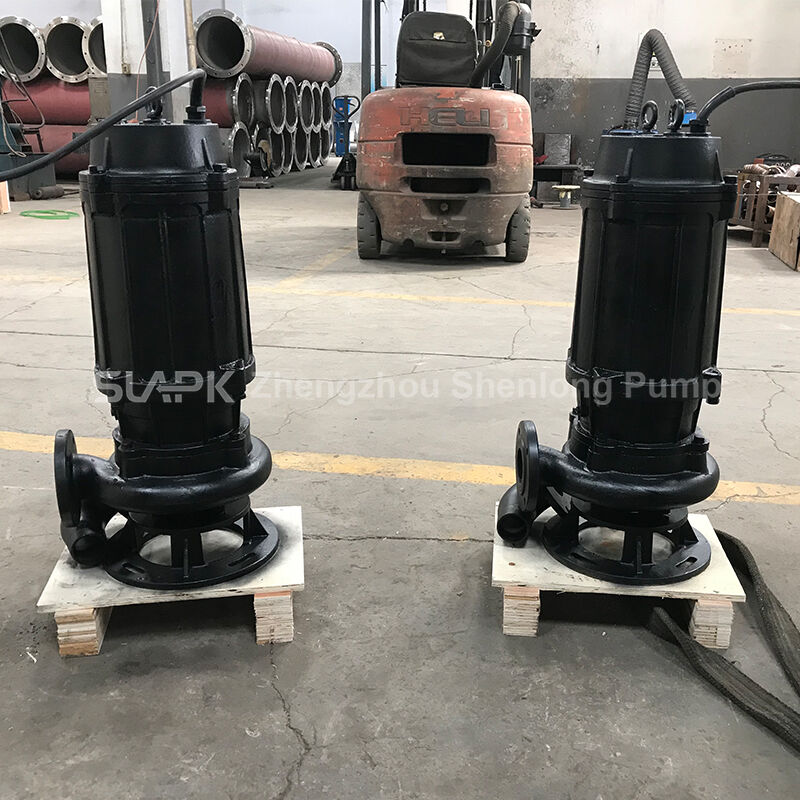

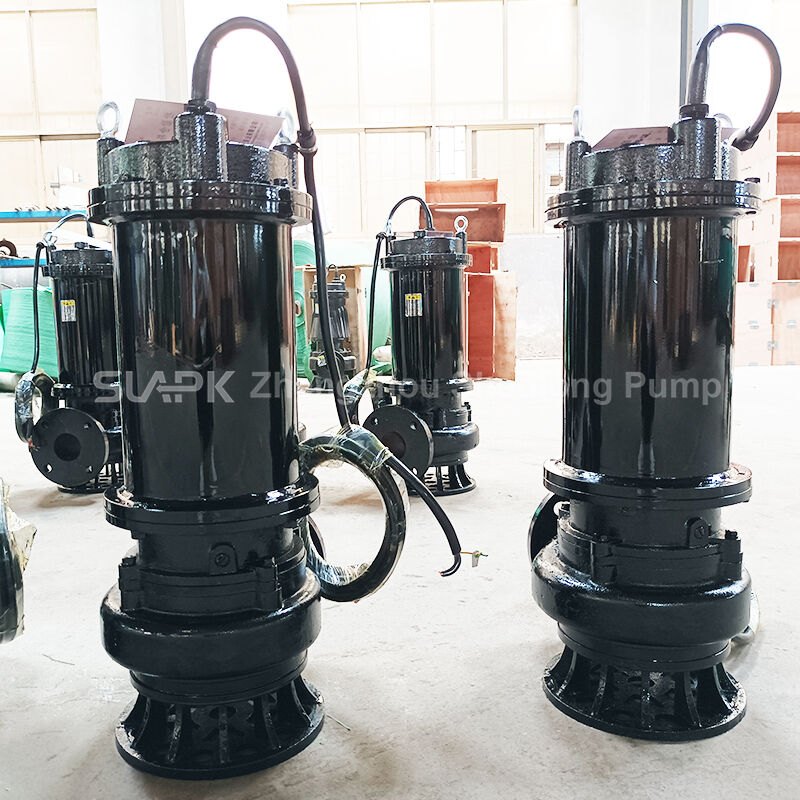

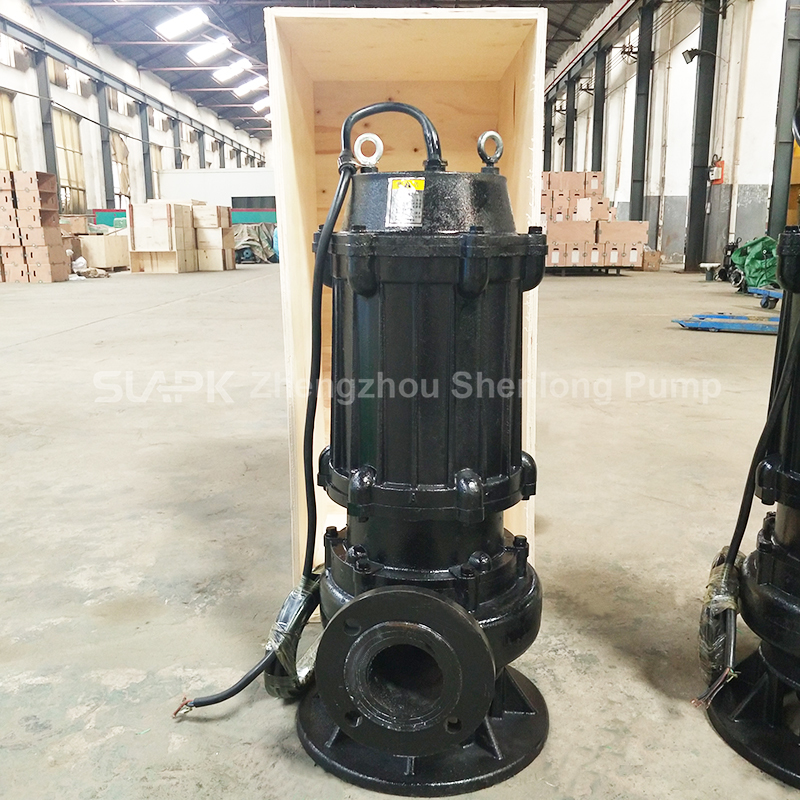

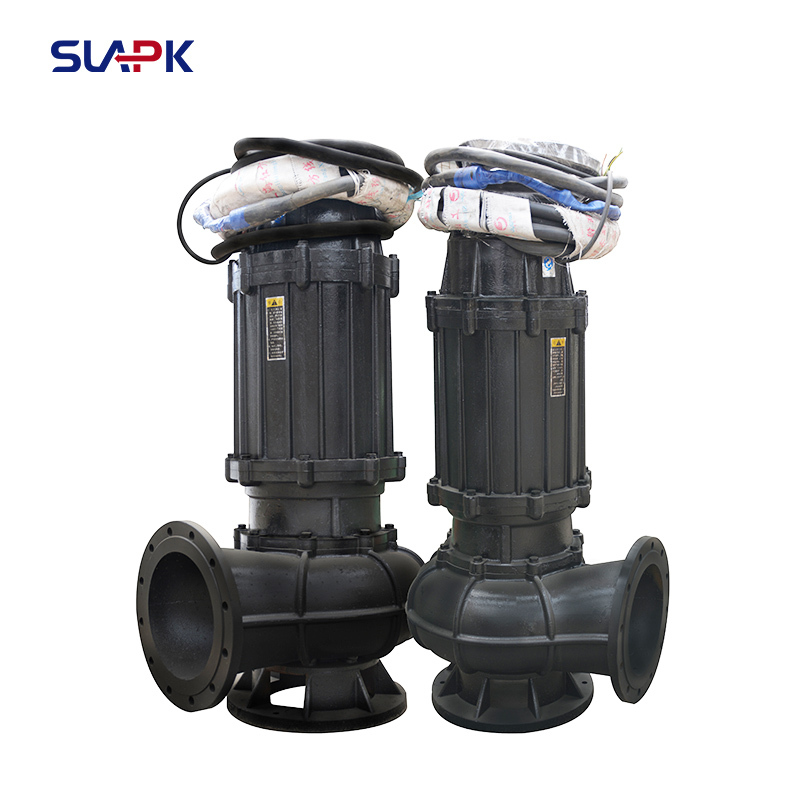

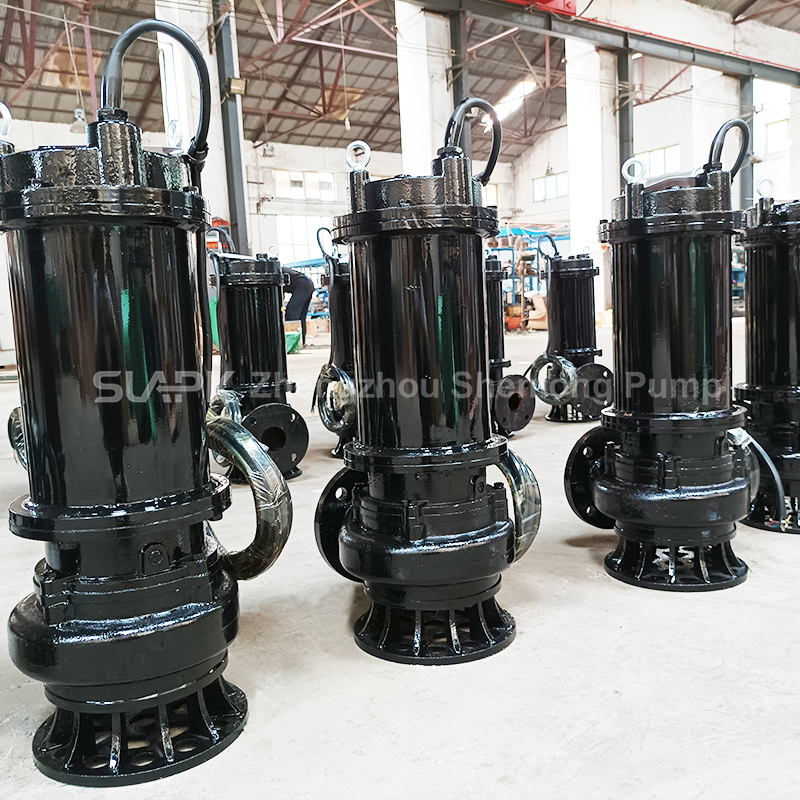

1. ภาพรวมผลิตภัณฑ์

ข้อมูลจำเพาะที่สำคัญ:

อัตราการไหล: 220 ลบ.ม./ชม. (ความคลาดเคลื่อน ±5% ภายใต้สภาวะที่กำหนด)

ช่วงเฮด: โดยทั่วไป 10–35 เมตร (แตกต่างกันไปตามการกำหนดค่ารุ่น)

กำลังมอเตอร์: 18.5 kW – 30 kW (380V, 50Hz, 3 เฟส)

ชนิดใบพัด: การออกแบบแบบช่องเดียวหรือสองช่องแบบป้องกันการอุดตัน

วัสดุตัวปั๊ม: เหล็กหล่อเหนียวหรือสแตนเลส (304/316) เป็นตัวเลือก

ซีลเชิงกล: ซีลทังสเตนคาร์ไบด์แบบสองด้านพร้อมการป้องกันห้องน้ำมัน

ขีดจำกัดอุณหภูมิ: ≤40°C (ปานกลาง), pH 5–9

การจัดการของแข็ง: สามารถส่งผ่านของแข็งได้ถึง 50% ของเส้นผ่านศูนย์กลางของพอร์ตปล่อย (เช่น ~75 มม. สำหรับเต้าเสียบ DN150)

หมายเหตุ: ตรวจสอบข้อมูลจำเพาะของรุ่นที่แน่นอนกับซัพพลายเออร์ของคุณเสมอก่อนทำการติดตั้ง

2. รายการตรวจสอบก่อนการติดตั้ง

ก่อนเริ่มการติดตั้ง ให้ยืนยันสิ่งต่อไปนี้:

✅ สภาพไซต์งาน

ขนาดบ่อพักตรงตามข้อกำหนดระยะห่างขั้นต่ำ (โดยทั่วไป ≥1.2 × ความกว้างของปั๊ม)

ท่อทางเข้าและทางออกจัดแนวตามแผนผังการจัดวางของผู้ผลิต

มีการระบายอากาศและการเข้าถึงสำหรับการบำรุงรักษาที่เพียงพอ

✅ ความพร้อมทางไฟฟ้า

แหล่งจ่ายไฟ: 380V ±5%, 50Hz, ระบบ 3 เฟสแบบต่อสายดิน

แผงควบคุมติดตั้งอุปกรณ์ป้องกันการโอเวอร์โหลด การสูญเสียเฟส และการรั่วไหล

ตัวเลือก: ตู้ควบคุมอัตโนมัติพร้อมเซ็นเซอร์วัดระดับ (แนะนำสำหรับการทำงานโดยไม่มีผู้ดูแล)

✅ อุปกรณ์ยกและอุปกรณ์ความปลอดภัย

ระบบรางนำสแตนเลส (หากใช้การเชื่อมต่ออัตโนมัติ)

รอกหรือบล็อกโซ่ที่ผ่านการรับรอง (ความจุ ≥1.5 × น้ำหนักปั๊ม)

PPE: รองเท้าบูทกันน้ำ ถุงมือ เครื่องตรวจจับก๊าซ (สำหรับการเข้าพื้นที่จำกัด)

3. ขั้นตอนการติดตั้ง

ขั้นตอนที่ 1: เตรียมอ่างพัก

ทำความสะอาดเศษซากจากพื้นบ่อพัก

ตรวจสอบให้แน่ใจว่าฐานอยู่ในระดับและไม่มีวัตถุมีคม

ติดตั้งรางนำในแนวตั้ง (หากใช้ระบบเชื่อมต่ออัตโนมัติ) และยึดด้วยสลักเกลียว

ขั้นตอนที่ 2: ประกอบท่อปล่อย

เชื่อมต่อหน้าแปลนปล่อยเข้ากับท่อไรเซอร์โดยใช้ปะเก็นและสลักเกลียวที่เข้ากันได้

สำหรับรุ่นเชื่อมต่ออัตโนมัติ: ติดฐานเชื่อมต่อกับข้อศอกปล่อยที่ด้านล่างของบ่อพัก

ขั้นตอนที่ 3: ลดปั๊มลง

ยึดโซ่ยกหรือสายเคเบิลเข้ากับสลักเกลียวของปั๊มที่กำหนด

ค่อยๆ ลดปั๊มลงตามรางนำจนกว่าจะจัดแนวตัวเองและล็อคเข้ากับฐานเชื่อมต่อ

ตรวจสอบว่าปั๊มวางอย่างมั่นคงโดยไม่เอียง

⚠️ ห้ามยกปั๊มโดยใช้สายไฟ

ขั้นตอนที่ 4: การเชื่อมต่อไฟฟ้า

เดินสายไฟผ่านท่อร้อยสายกันน้ำ

เชื่อมต่อกับกล่องขั้วต่อภายในแผงควบคุมตามแผนผังการเดินสาย

ทำการทดสอบความต้านทานฉนวน (>1 MΩ) ก่อนจ่ายไฟ

ขั้นตอนที่ 5: การทดสอบการทดสอบ

เติมบ่อพักให้อยู่ในระดับการทำงาน (เหนือเครื่องหมายการจุ่มขั้นต่ำ)

เดินมอเตอร์สั้นๆ เพื่อยืนยันทิศทางการหมุน (ตามเข็มนาฬิกาเมื่อมองจากด้านบน)

ทำงานต่อเนื่องเป็นเวลา 30 นาที ตรวจสอบการสั่นสะเทือน เสียงรบกวน และอุณหภูมิ

ตรวจสอบการรั่วไหลที่ซีลและข้อต่อหน้าแปลน

4. แนวทางปฏิบัติที่ดีที่สุดในการดำเนินงาน

การจุ่มขั้นต่ำ: รักษา ระดับของเหลวเหนือเสื้อระบายความร้อนของมอเตอร์เสมอ

การป้องกันการทำงานแบบแห้ง: ห้ามใช้งานโดยไม่มีของเหลวเพียงพอ อาจเกิดการโอเวอร์โหลดทางความร้อนภายในไม่กี่นาที

การตรวจสอบเป็นประจำ:

รายเดือน: ตรวจสอบความสมบูรณ์ของซีลและสภาพสายเคเบิล

รายไตรมาส: ตรวจสอบใบพัดว่ามีการสึกหรอหรืออุดตันหรือไม่

รายปี: เปลี่ยนซีลเชิงกลหากตรวจพบการรั่วไหล >10 มล./วัน

5. คู่มือการแก้ไขปัญหา

6. การบำรุงรักษาและอายุการใช้งาน

ด้วยการติดตั้งที่เหมาะสมและการดูแลตามปกติ ปั๊มน้ำเสียแบบจุ่มใต้น้ำ 220 ลบ.ม./ชม. คุณภาพสูงสามารถทำได้:

อายุการใช้งาน: 8,000–15,000 ชั่วโมงการทำงาน

MTBF (Mean Time Between Failures): >3 ปีในการให้บริการเทศบาล

การประหยัดพลังงาน: สูงสุด 15–25% เทียบกับปั๊มทั่วไปเนื่องจากการออกแบบไฮดรอลิกที่เหมาะสมที่สุด

บทสรุป

ปั๊มน้ำเสียแบบจุ่มใต้น้ำประสิทธิภาพสูง 220 ลบ.ม./ชม. เป็นโซลูชันที่แข็งแกร่งและคุ้มค่าสำหรับการจัดการน้ำเสียของเทศบาล ด้วยการปฏิบัติตามคู่มือการติดตั้งนี้ ผู้ปฏิบัติงานสามารถมั่นใจได้ถึงความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพตลอดอายุการใช้งานสูงสุด ซึ่งช่วยลดทั้งต้นทุนการดำเนินงานและความเสี่ยงต่อสิ่งแวดล้อม

สำหรับการสนับสนุนด้านเทคนิค การกำหนดค่าแบบกำหนดเอง หรือความร่วมมือกับ OEM โปรดติดต่อทีมวิศวกรรมของเราวันนี้
