รายละเอียดสินค้า

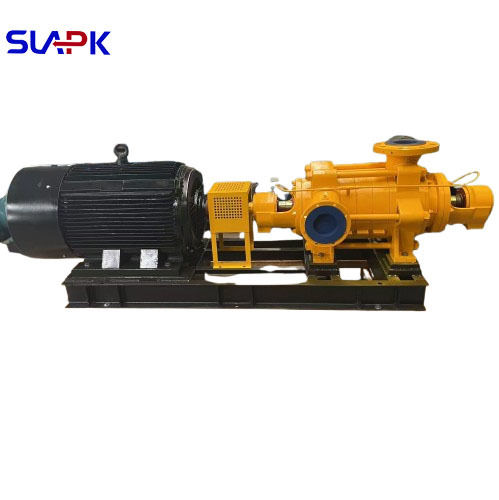

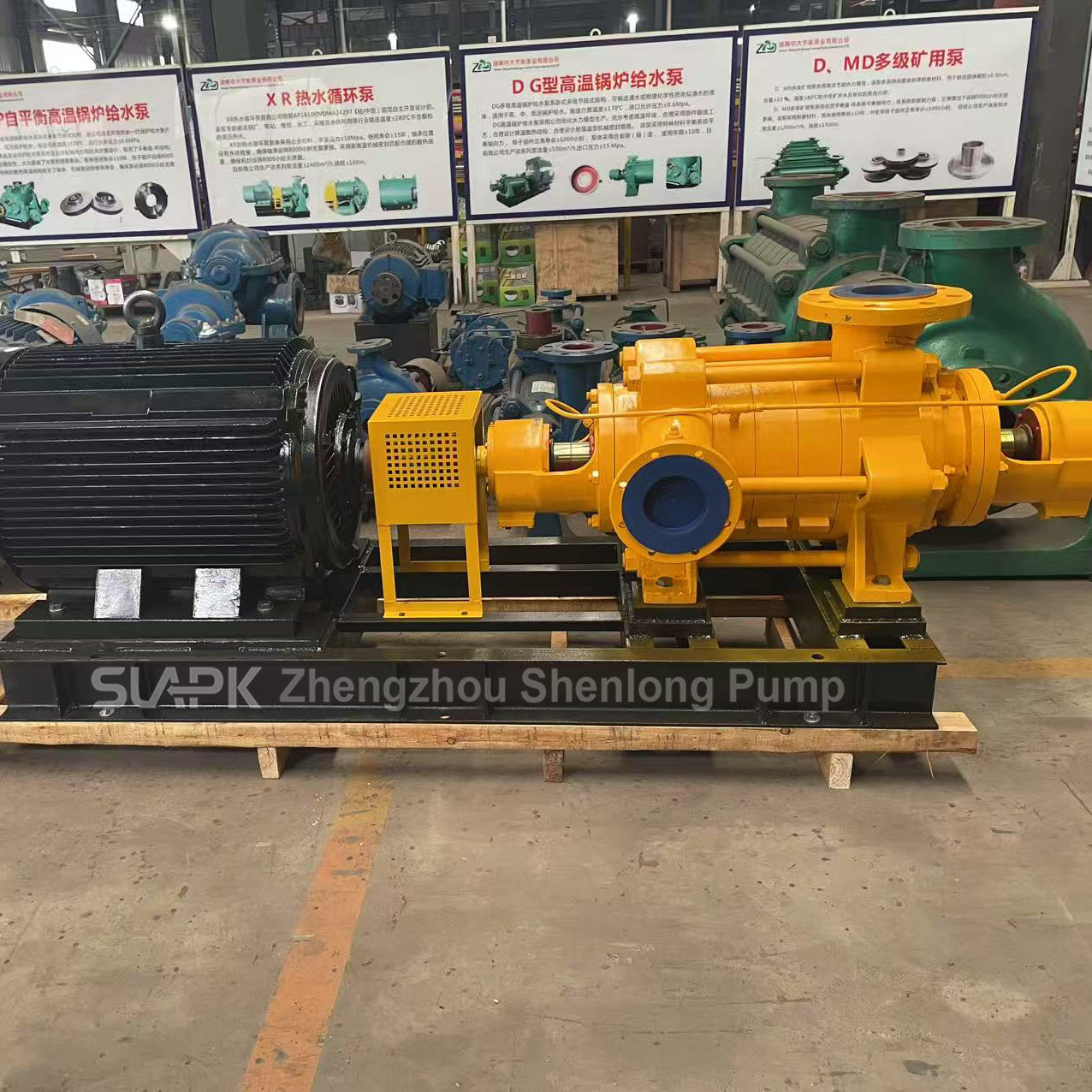

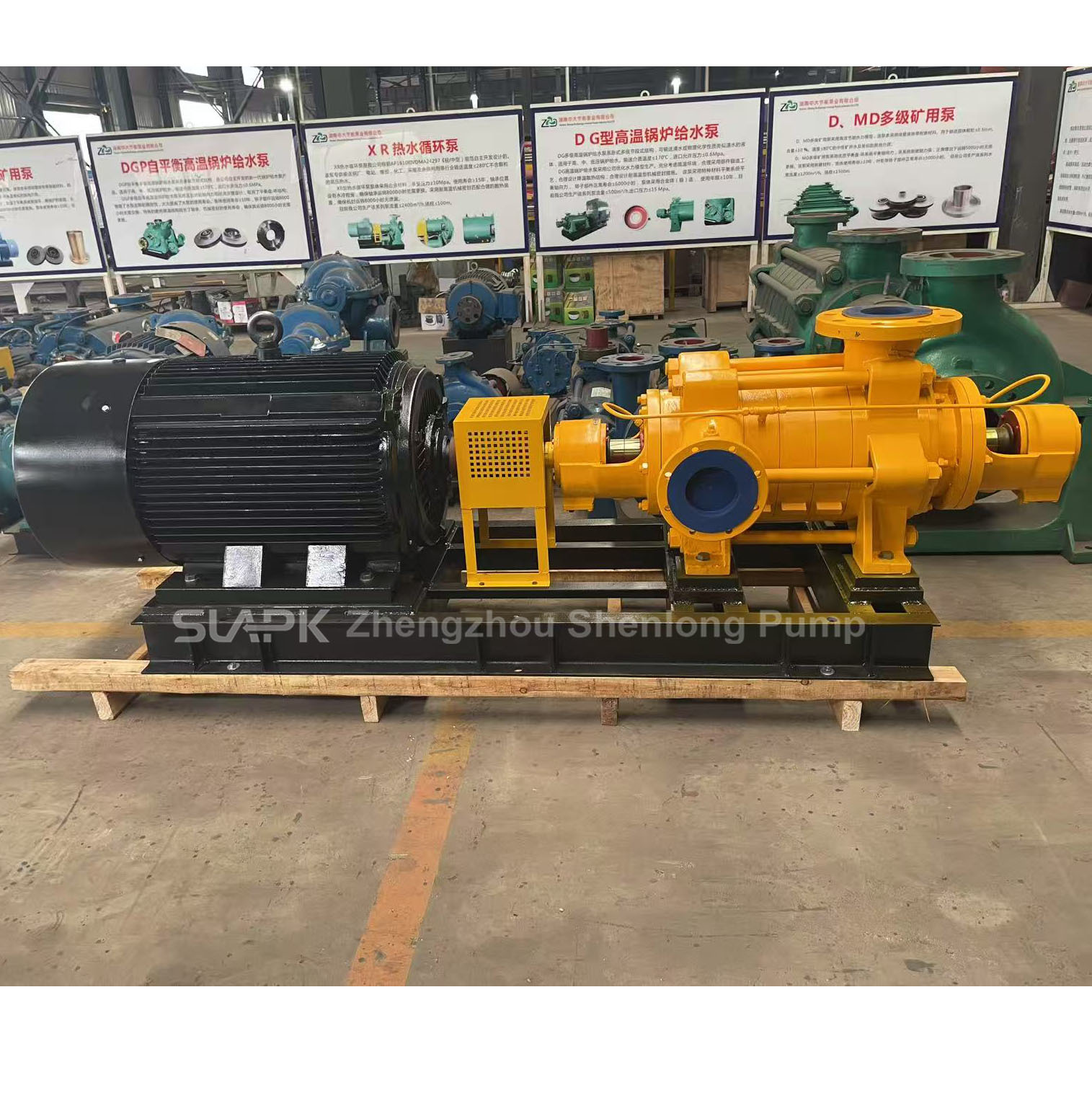

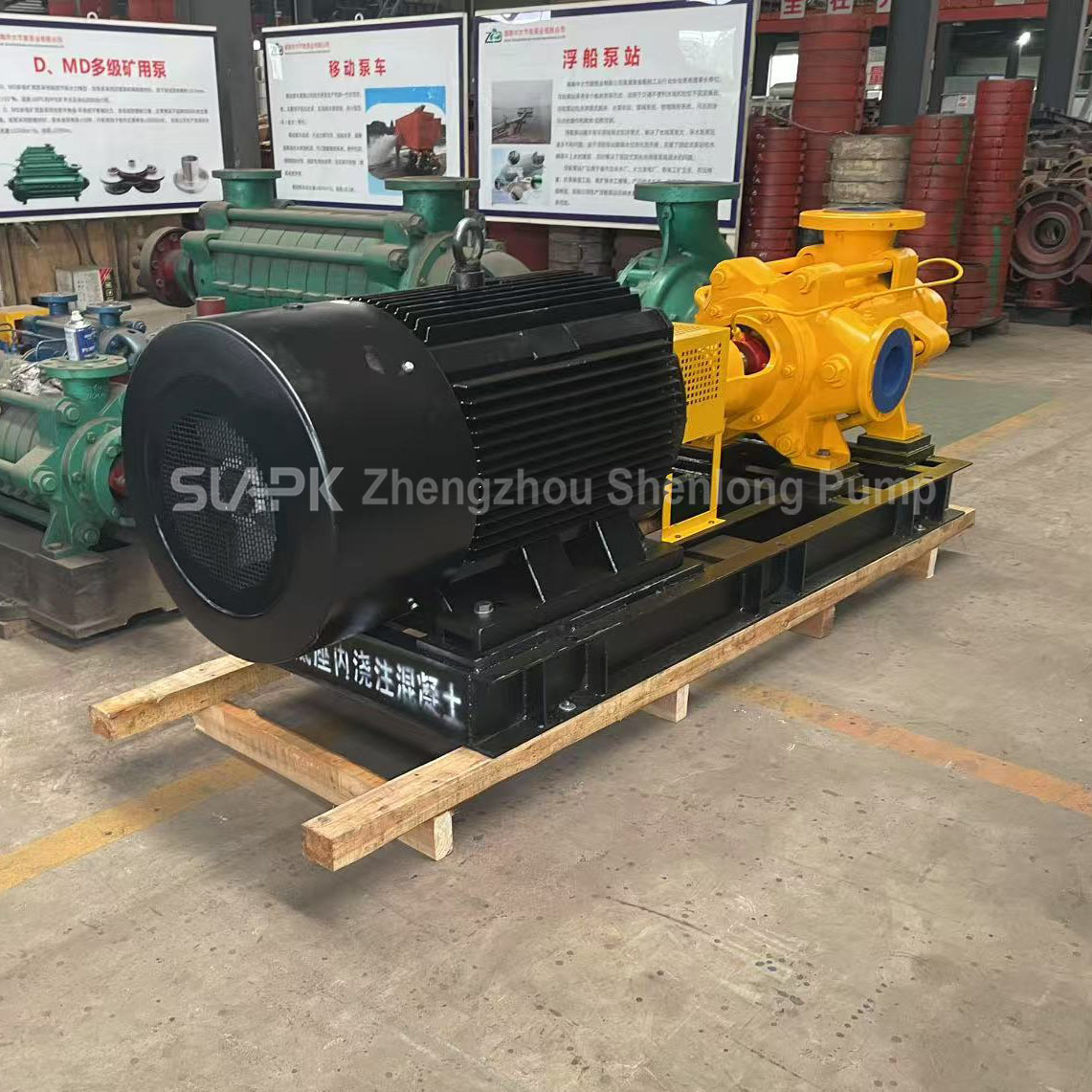

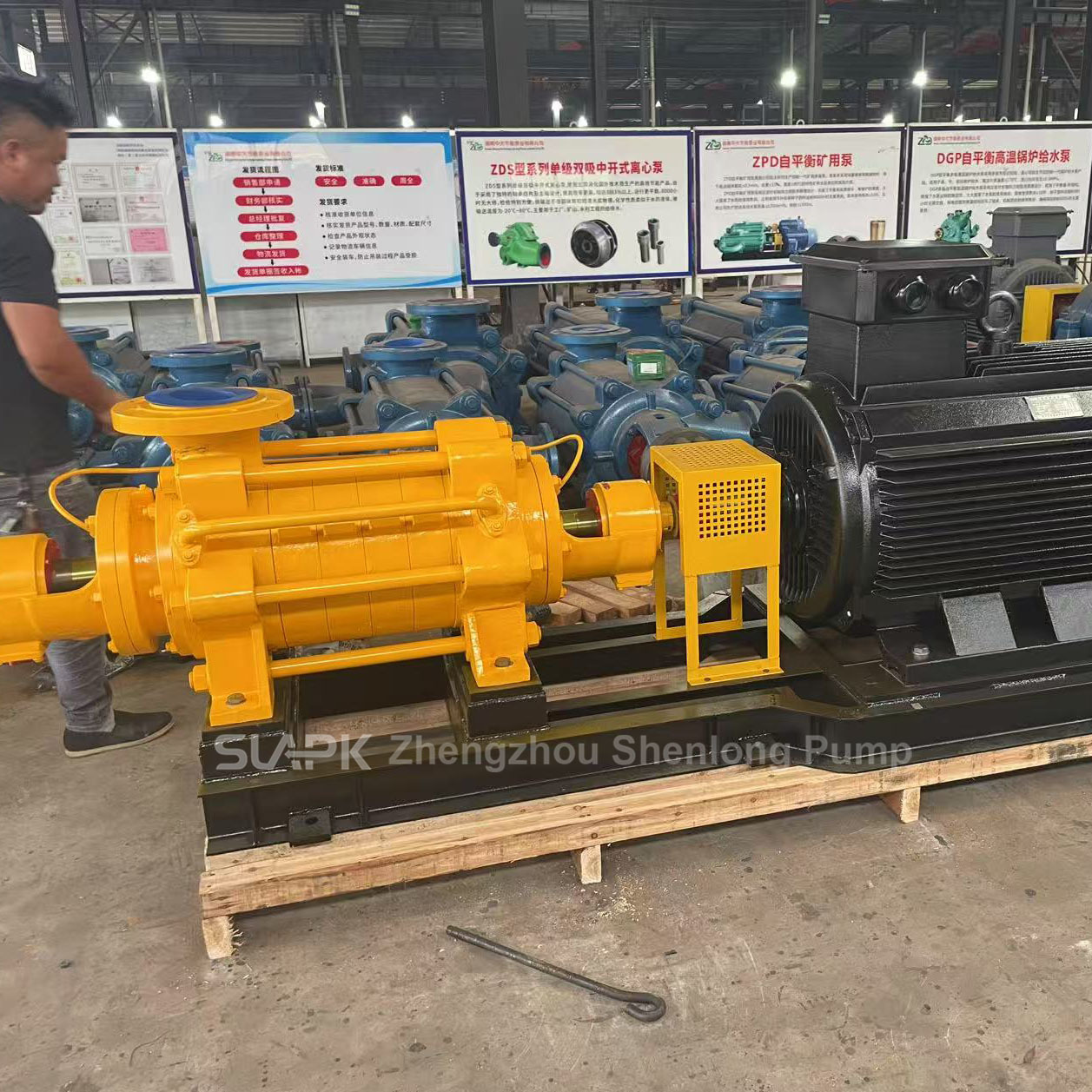

ปั๊มน้ำสะอาดแบบแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D ปั๊มน้ำสำหรับอุตสาหกรรมหัวสูง
แนะนำปั๊มน้ำสะอาดแบบแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D:
ปั๊มแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D เป็นปั๊มแรงเหวี่ยงหนีศูนย์แบบดูดเดี่ยวหลายขั้นตอน ส่วนใหญ่ใช้ในการจ่ายและระบายน้ำในอุตสาหกรรมและเทศบาล, ระบบเพิ่มแรงดันอาคารสูง, การชลประทานแบบสปริงเกอร์ในสวน, การเพิ่มแรงดันป้องกันอัคคีภัย, การขนส่งน้ำระยะไกล, ระบบทำความร้อน, สิ่งอำนวยความสะดวกในห้องน้ำ, รวมถึงการเพิ่มแรงดันหมุนเวียนน้ำร้อนและน้ำเย็นและอุปกรณ์ (การใช้งานสนับสนุน)
ใบพัดทำจากเหล็กหล่อคุณภาพสูงและมีใบมีดของเหลวเข้าสู่ใบพัดในแนวแกนจากด้านหนึ่ง เนื่องจากแรงดันที่ไม่เท่ากันทั้งสองด้านของใบพัด แรงตามแนวแกนจึงเกิดขึ้นอย่างหลีกเลี่ยงไม่ได้ แรงตามแนวแกนนี้รับภาระโดยแผ่นสมดุล ใบพัดผ่านการทดสอบสมดุลแบบคงที่ในระหว่างการผลิต
วงแหวนซีลทำจากเหล็กหล่อและออกแบบมาเพื่อป้องกันไม่ให้น้ำแรงดันสูงรั่วไหลกลับเข้าไปในส่วนทางเข้า มันถูกยึดติดกับส่วนทางเข้าและส่วนกลางตามลำดับ
แผ่นสมดุลทำจากเหล็กหล่อทนต่อการสึกหรอและตั้งอยู่ระหว่างส่วนปล่อยและฝาครอบท้าย พร้อมกับวงแหวนสมดุล มันจะสร้างอุปกรณ์สมดุล ซึ่งใช้เพื่อต้านทานแรงตามแนวแกน
เจิ้งโจว เสินหลง ปั๊มอุตสาหกรรม เป็นผู้ผลิตปั๊มแรงเหวี่ยงหนีศูนย์หลายขั้นตอนระดับมืออาชีพ ด้วยประสบการณ์กว่า 40 ปีในการวิจัย พัฒนา และผลิตปั๊มหลายขั้นตอน บริษัทอาศัยความสามารถทางเทคนิคที่แข็งแกร่ง ประสบการณ์การผลิตที่มากมาย และวิธีการทดสอบที่ครอบคลุม รวมถึงทีมออกแบบ R&D และช่างเทคนิคการผลิตมืออาชีพ
การประยุกต์ใช้ปั๊มน้ำสะอาดแบบแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D
ขอบเขตการใช้งานของปั๊มแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D
ปั๊มแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D ได้รับการออกแบบมาสำหรับการขนส่งน้ำสะอาดอย่างมีประสิทธิภาพหรือสื่ออื่นๆ ที่มีคุณสมบัติทางกายภาพและเคมีคล้ายกับน้ำ เหมาะสำหรับของเหลวในช่วงอุณหภูมิ -20°C ถึง 80°C โดยมีอนุภาคของแข็งที่ไม่ละลายน้ำที่มีความเข้มข้นสูงสุด 0.1% และขนาดอนุภาคไม่เกิน 2 มม.
การใช้งานทั่วไป ได้แก่:
การจ่ายและระบายน้ำของเทศบาล
ระบบเพิ่มแรงดันอาคารสูง
การชลประทานแบบสปริงเกอร์ในสวน
การเพิ่มแรงดันป้องกันอัคคีภัย
การถ่ายโอนน้ำระยะไกล
ระบบทำความร้อน ระบายอากาศ และปรับอากาศ (HVAC)
ระบบสนับสนุนอุปกรณ์อุตสาหกรรม
คุณสมบัติโครงสร้างของปั๊มน้ำสะอาดแบบแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D
1. การออกแบบและการกำหนดค่าปั๊ม
โครงสร้างปั๊มแรงเหวี่ยงหนีศูนย์แบบดูดเดี่ยวหลายขั้นตอนพร้อมการจัดเรียงพอร์ตดูดแนวนอนหรือแนวตั้ง
ตัวปั๊มประกอบด้วยส่วนทางเข้า ส่วนกลาง (กำหนดค่าตามจำนวนขั้นตอน) และส่วนทางออก ทั้งหมดเชื่อมต่อกันด้วยสลักเกลียว
ติดตั้งตัวเรือนแบริ่งที่ปลายทั้งสองด้านของปั๊ม และเลือกจำนวนขั้นตอนของใบพัดตามหัวที่ต้องการ
2. ชุดประกอบโรเตอร์
ส่วนประกอบที่หมุนได้ ได้แก่ เพลาปั๊มที่ผ่านการกลึงอย่างแม่นยำ ใบพัด ปลอกเพลา และแผ่นสมดุล จำนวนใบพัดสอดคล้องกับจำนวนขั้นตอนของปั๊ม
ส่วนประกอบทั้งหมดถูกยึดเข้ากับเพลาอย่างแน่นหนาผ่านคีย์และน็อตล็อค ทำให้มั่นใจได้ถึงความแข็งแกร่งและความสมบูรณ์ของโครงสร้างโรเตอร์
3. การจัดการแบริ่งและแรงตามแนวแกน
โรเตอร์รองรับโดยแบริ่งลูกกลิ้งหรือแบริ่งปลอก (ขึ้นอยู่กับรุ่น) โดยแบริ่งไม่ได้รับภาระตามแนวแกน
แรงขับตามแนวแกนถูกหักล้างโดยระบบแผ่นสมดุลที่ทนทาน มีการติดตั้งตัวบ่งชี้การสึกหรอแบบมองเห็นได้ที่ปลายปั๊มสำหรับการตรวจสอบสภาพแผ่นสมดุลแบบเรียลไทม์
ปั๊มน้ำสะอาดแบบแรงเหวี่ยงหนีศูนย์หลายขั้นตอนแนวนอนชนิด D พารามิเตอร์:
(เป็นปั๊มจุ่มชนิดปกติในโรงงานปั๊ม Shenlong อุณหภูมิสูงและ 380v/440v/480v/600v/660v เป็นต้น โปรดเลือกปั๊มจุ่มที่คุณสนใจ)
| ขั้นตอน |
การไหล |
หัว |
ความเร็ว |
กำลังไฟ |
เส้นผ่านศูนย์กลางทางออก |
| m3/ชม. |
ลิตร/วินาที |
ม. |
รอบ/นาที |
กิโลวัตต์ |
มม. |
| 12 |
3.7
6.3
7.5
|
1.03
1.75
2.08
|
306
300
294
|
2950 |
15 |
40 |
| 10 |
7.5
12.5
15
|
2.08
3.47
4.17
|
282
250
230
|
2950 |
18.5 |
40 |
| 5 |
15
25
30
|
4.17
6.94
8.33
|
170
150
138
|
2950 |
22 |
65 |
| 9 |
15
25
28
|
4.16
6.94
7.78
|
463.5
450
432
|
2950 |
75
|
65 |
| 4 |
30
46
55
|
8.33
12.8
15.3
|
222
200
184
|
2950 |
45 |
80 |
| 11 |
60
46
55
|
8.33
12.8
15.3
|
610.5
550
506
|
2950 |
132 |
80 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
255
225
195
|
2950 |
90 |
100 |
| 9 |
55
85
100
|
15.3
23.6
27.8
|
459
405
351
|
2950 |
160 |
100 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
370
335
305
|
2950 |
132 |
150 |
| 4 |
100
155
185
|
27.8
43
51.4
|
304
268
236
|
2950 |
185 |
150 |
| 6 |
185
280
335
|
51.4
77.8
93.1
|
282
258
228
|
1480 |
315 |
200 |
| 7 |
185
280
335
|
51.4
77.8
93.1
|
408
390
372
|
1480 |
500 |
200 |
| 3 |
280
360
410
|
77.8
100
113.8
|
304.2
285
270.9
|
1480 |
450 |
250 |
| 2 |
550
720
850
|
152.8
200
236.1
|
134.2
120
106.8
|
1480 |
355 |
300 |
คำถามที่พบบ่อย
ถาม: วิธีการซีลสำหรับปั๊มชนิด D คืออะไร? จะเลือกอย่างไร?
ตอบ: ซีลเชิงกล: เหมาะสำหรับข้อกำหนดการซีลที่มีอุณหภูมิสูง แรงดันสูง หรือความแม่นยำสูง (เช่น ในอุตสาหกรรมเคมีและเภสัชกรรม)
ซีลบรรจุ: ต้นทุนต่ำกว่า เหมาะสำหรับสภาวะปกติ
ถาม: ทิศทางทางเข้าและทางออกของปั๊มชนิด D สามารถปรับแต่งได้หรือไม่?
ตอบ: ได้ ทิศทางทางเข้าและทางออกของปั๊มชนิด D (แนวนอนหรือแนวตั้ง) สามารถปรับได้ตามความต้องการในการติดตั้งจริงของคุณ
ถาม: จะเลือกปั๊มชนิดที่เหมาะสมได้อย่างไร?
ตอบ: ระบุสภาพการทำงาน สื่อ แรงดันไฟฟ้า และวิศวกรของเราจะแนะนำปั๊มที่เหมาะสมที่สุดสำหรับคุณ อีเมลของเราคือ enquiry02@apkpump.com, Whatsapp ของเราคือ +86 17537187726.หากคุณมีความต้องการผลิตภัณฑ์ใดๆ โปรดติดต่อเรา
